测量绕组直流电阻的目的和操作注意事项

#技术新闻# 发布:2023-02-17 00:15

原创 607人浏览过

直流电阻的试验目的

变压器直流电阻的目的是检查变压器绕组回路是否有短路,开路,接触不良或者错线,焊点接点、引线套管和分接开关是否有接触不良,分接开关各档位的分接位置,并联支路连接是否正确和绕组导线的规格质量是否符合设计要求。

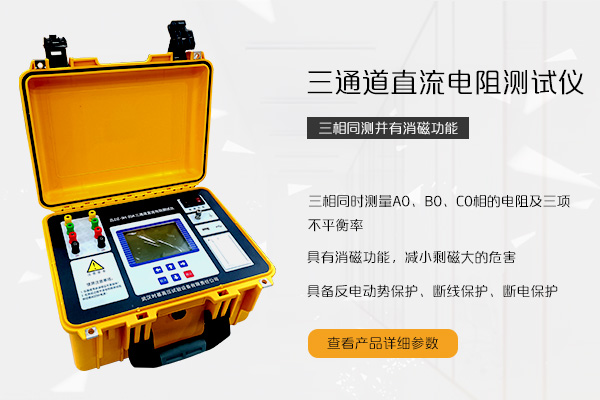

三通道直流电阻测试仪

对变压器进行直流电阻建议选用三通道直流电阻测试仪测量,电流最大20A,具有充电时间快,测量效率高和兼顾性强的优点。

直流电阻操作事项

  • 1. 我们以变压器为例,对变压器进行直流电阻测试之后应对被测相充分放电,如果直流电阻带有放电功能可忽略不计;
  • 2. 测量时引线应该有足够的载流面积,测试仪器外壳接地并可靠;
  • 3. 防止反向电动势冲击,测量无载调压器的直流电阻时需要将仪器关机之后充分放电在进行分接档位的切换,测试过程中不要随意拉扯测试线;
  • 4. 变压器在注油时不建议测量直流电阻值,待油注入完成3~5小时之后在测量;
  • 5. 测量有载变压器的直流电阻之前,应先将档位从1档到末档轮流切换一次,保证测量触头的清洁;
  • 6. 直流电阻的大小与环境温湿度有关联,测量时应充分考虑当前的环境是否适宜测量直流电阻;
  • 7. 测量电流大于10A时,要考虑剩磁的影响,测量时要等自感效应将至最小时读取电阻值,对测量结果应结合现场情况具体分析;
  • 8. 测试之前各端子的引出线应该处于开路状态;

以上就是直流电阻试验目的和操作事项,其实很多用户在使用时并不注重这些问题,但是如果出现数据与历史数据或者出厂数据出入很大时,可用上述方法作为排除故障的参考。
