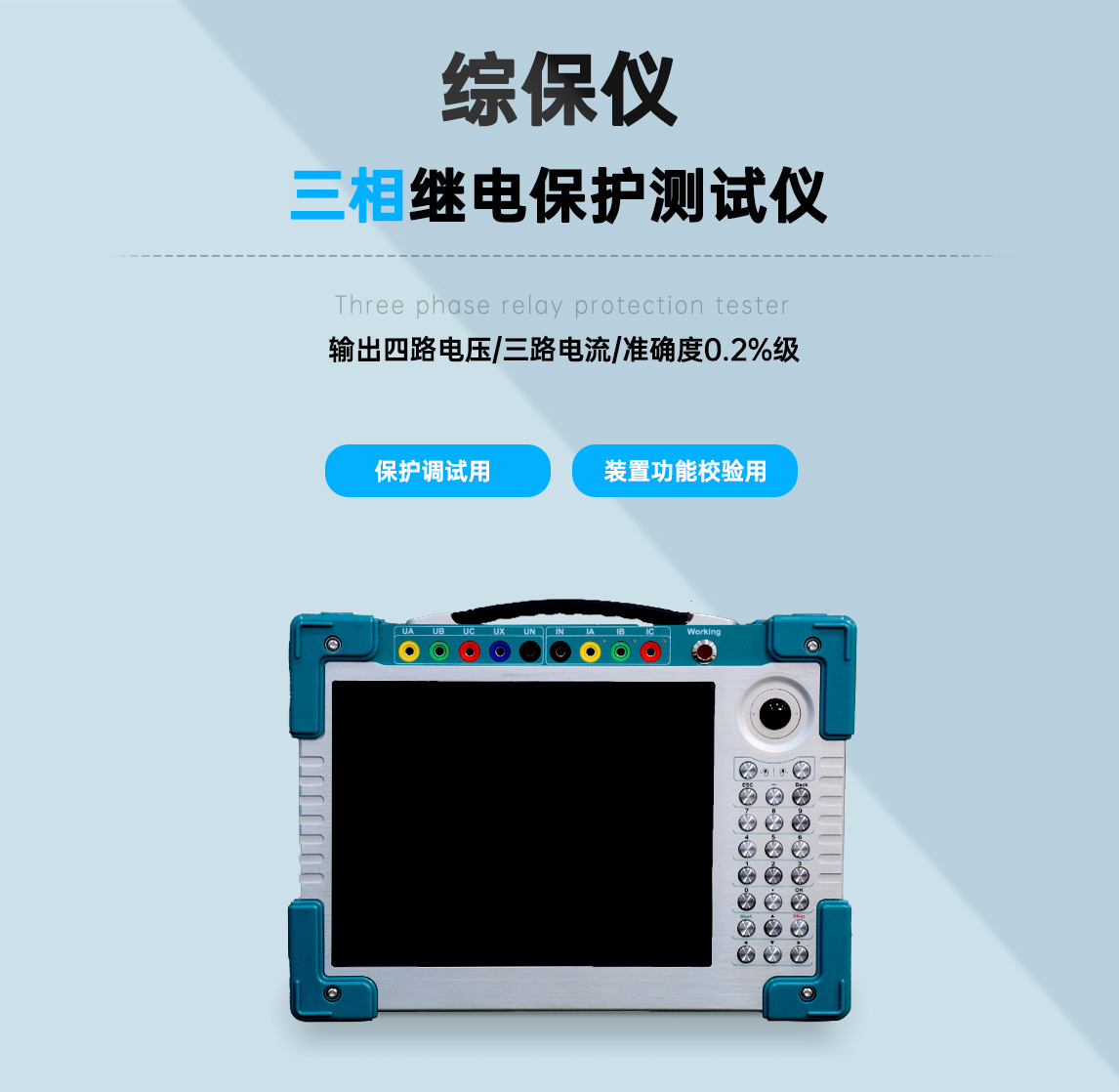

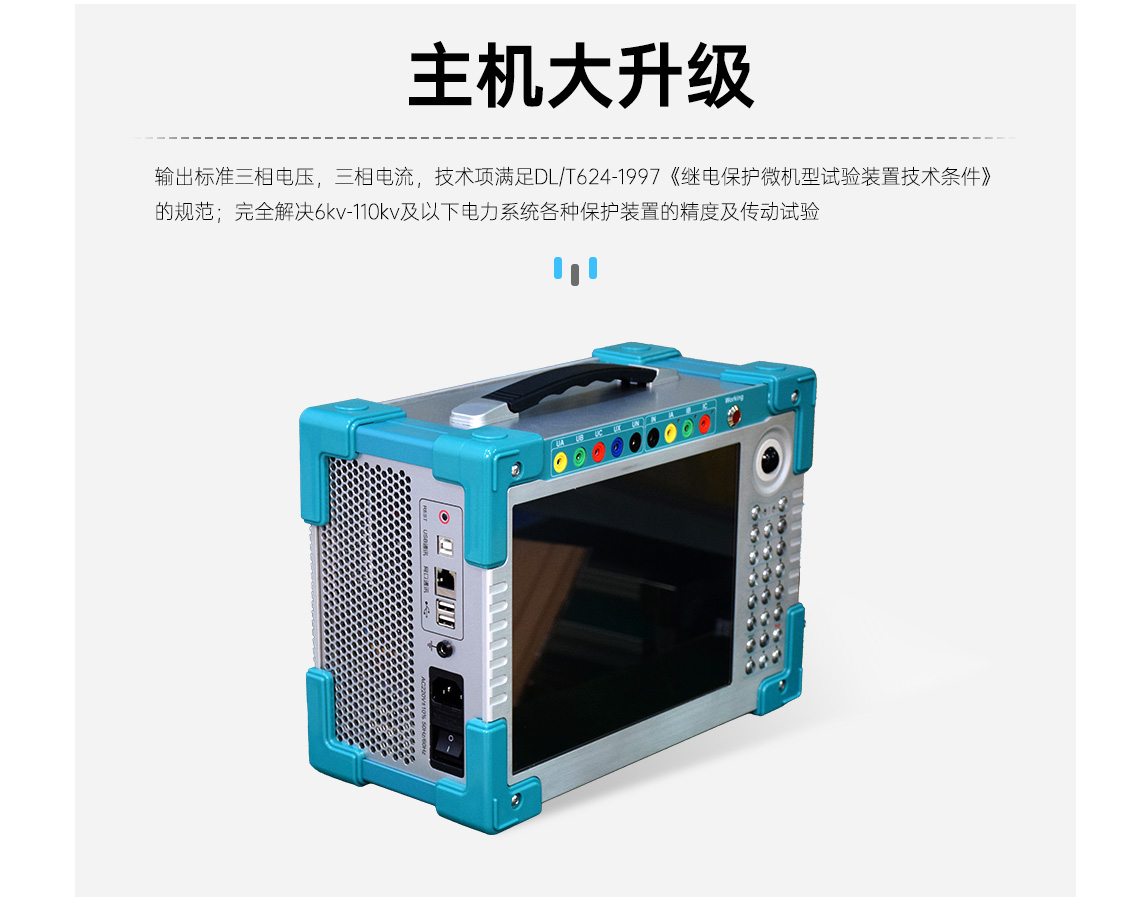

SJBH-3H便携式继电保护测试仪

产品介绍

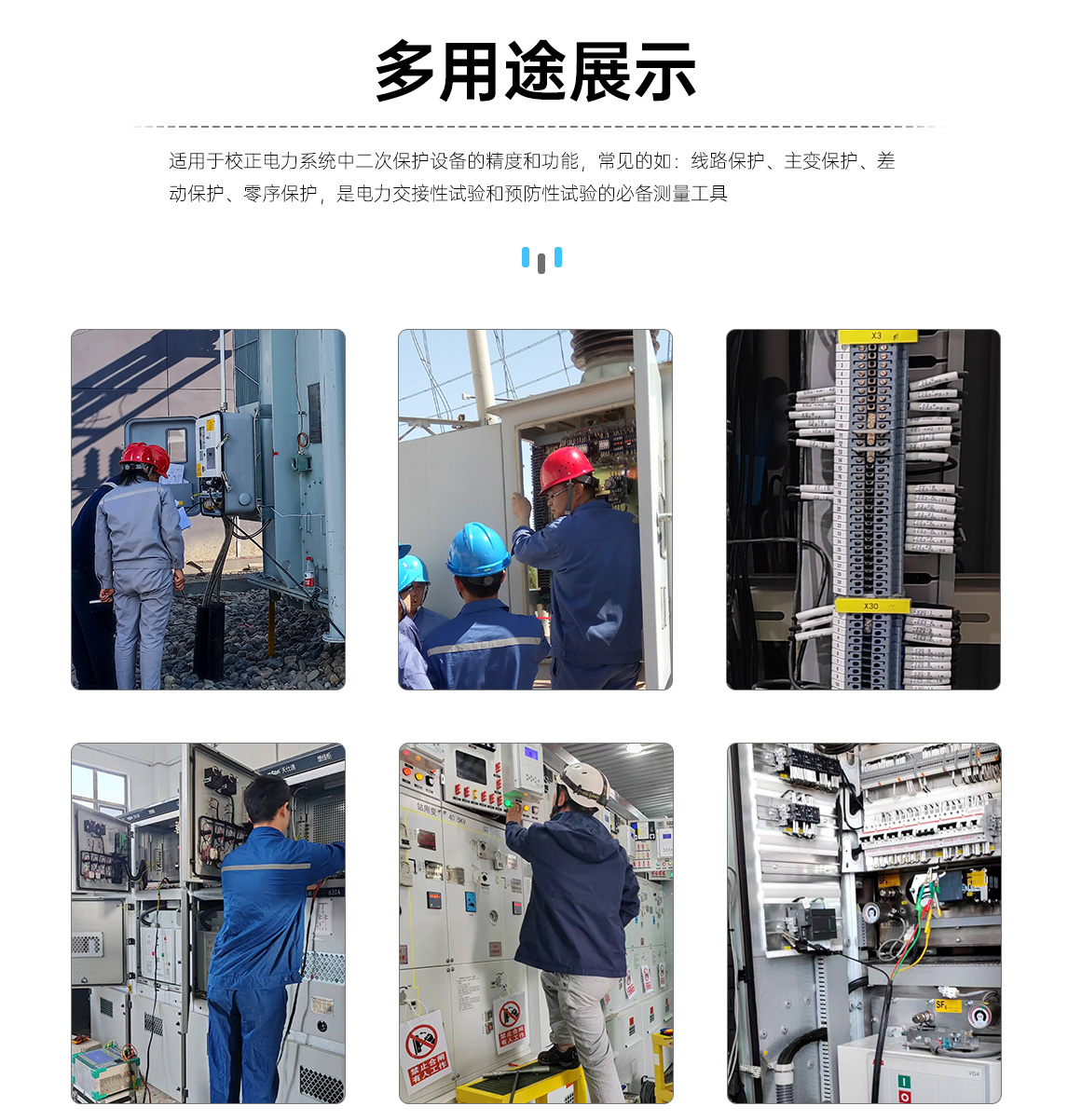

该产品是新一代技术研发成果，采用DSP+FPGA性能架构，配备10.4寸分辨率为800×600的TFT真彩显示屏，运行在windows平台的高性能工业设备，具有体积小，重量轻，质量稳定和携带方便的优势，广泛用于输电线路保护，变压器保护，发电机保护以及母线保护的电流保护、电压保护、距离保护、差动保护、方向保护、零序保护和两路电流的线路差动，主变差动校验，采用优良的性能架构和双精度算法，全系列产品配备8.4寸800×600分辨率TFT真彩LCD显示器和专用工业键盘和鼠标可直接使用，在Windows平台下运行操作简单方便，装置面板配有两个USB接口可方便地进行数据存取、数据通信和软件升级等。

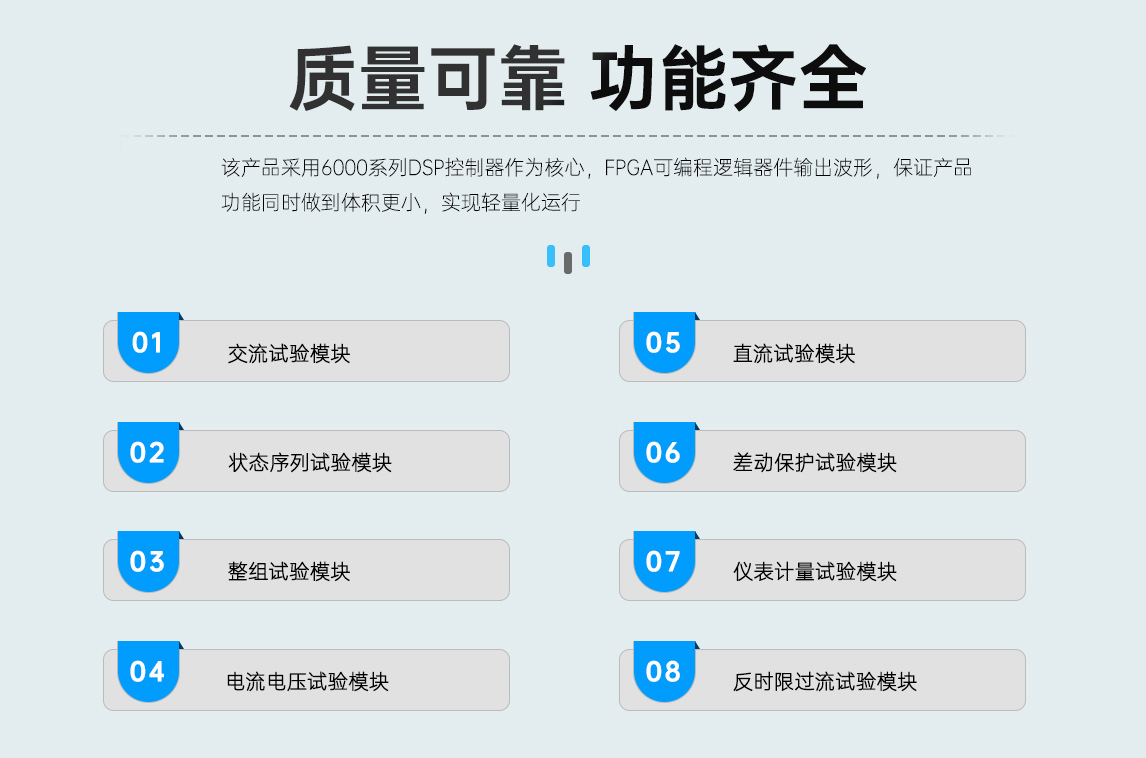

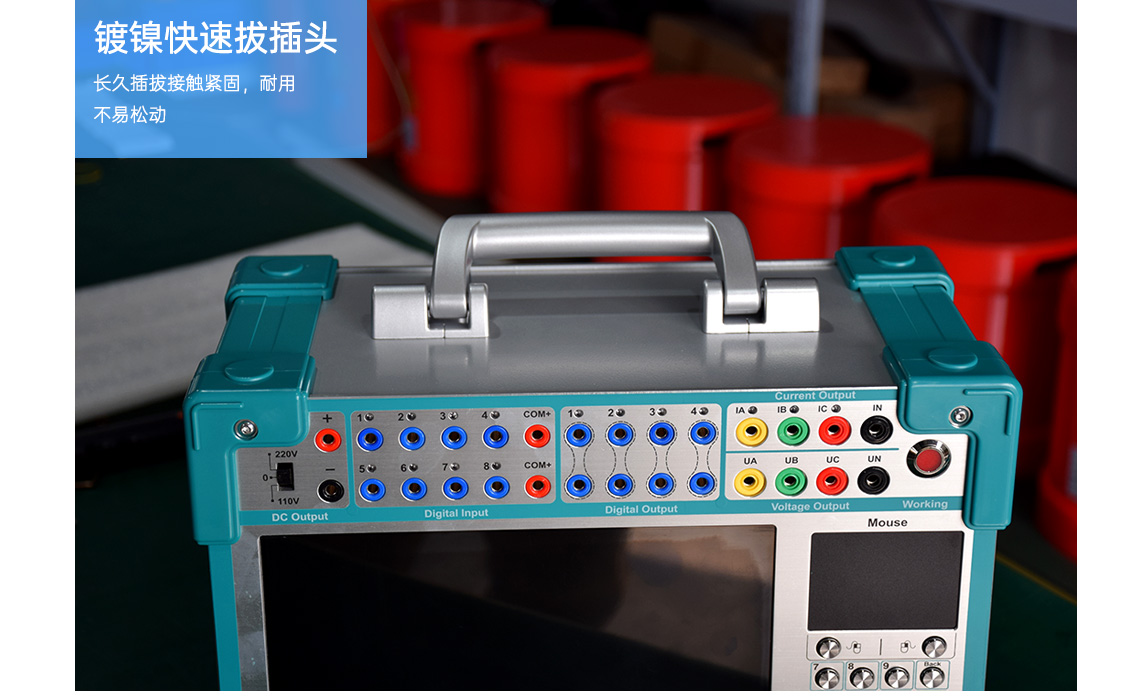

基本配置：输出三路电流四路电压，准确度0.2%，采用6000系列DSP控制器作为核心，FPGA可编程逻辑器件输出波形，由于采用的是DDS硬件输出波形的技术，使波形频率和相位精度相当高，同时该系统与工控机通讯直接采用USB2.0接口，数据通讯稳定可靠，配备开关量输入端子8对，开关量输出端子4对，开入量、开出量，同时采用有源低通滤波器，使输出波形平滑，幅频特性优良，控制系统保留了12路12位A/D转换电路，可实时采集12路模拟量的输出波形并通过软件在屏幕上显示实际输出的波形，幅值和相位。

附加配置：便携式继电保护测试仪配有两路110V直流电源电压输出，头尾相接组成+110V、0V、-110V三个端子输出给与保护装置的工作电源供电。
