继电保护中纵联差动和横联差动保护的对比分析

#技术新闻# 发布:2023-10-16 18:37

原创 1378人浏览过

在继电保护领域中,纵联差动保护和横联差动保护是两种常见的主保护方式,它们都是基尔霍夫定律用于检测电力系统中相间故障、接地故障并对故障进行及时的保护和切除,防止事故扩大,尽管纵联差动保护和横联差动保护都是差动保护的一种形式,但它们在细节上有着明显的区别,下面将对这两种保护方式进行对比分析。

什么是纵联差动保护

首先是纵联差动保护,纵联差动保护基于基尔霍夫定律的磁平衡原理,当变压器发生故障时,检测高低压两侧电流互感器的电流差,并发出保护信号,反应变压器两侧接地故障和匝间故障,纵联差动保护是变压器的主保护。

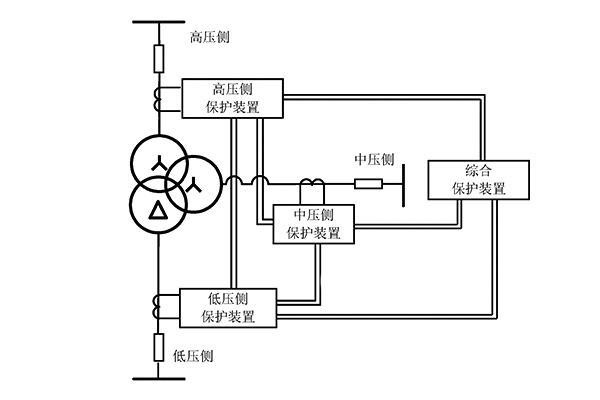

变压器差动保护原理图 变压器差动保护原理图

什么是横联差动保护

相比之下,横联差动保护是用于并联电路的一种保护,适用于发电的横差保护,母线的横差保护,横差保护是基于电压差动原理,当母线或者并联分支发生故障时,会导致两端电压不平衡,保护装置发出保护信号,启动跳匝命令。

横联差动与纵联差动的区别

除了保护对象的不同外,纵联差动保护和横联差动保护在接线方式上也存在差异,纵联差动保护是将差动继电器连接到变压器的两路绕组中,通过比较两路绕组的电流差异来实现保护,而横联差动保护是将差动继电器连接到母线的两端,通过比较两端电压的差异来实现保护,这种接线方式的选择取决于电力系统的结构和特点,以及保护的具体要求。

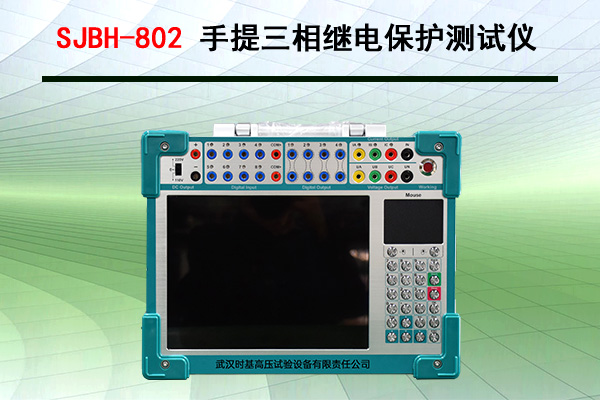

三相继电保护测试仪 三相继电保护测试仪

此外,纵联差动保护和横联差动保护在参数设置上也略有不同,纵联差动保护通常需要设置保护区间、保护定时和灵敏角等参数,以确保对故障的及时切除,而横联差动保护则需要设置保护比例、滞后角和动作性能等参数,以实现对母线的准确保护。

总结起来,纵联差动保护和横联差动保护是继电保护中针对不同的场景需求所要求的两种保护方式,纵联差动保护基于电流差动原理,用于变压器的保护、线路保护等,而横联差动保护基于电压差动原理,用于母线的保护,发电机保护,它们在保护对象、接线方式和参数设置上存在差异,了解这些差异,对于正确选择和应用对我们使用继电保护测试仪进行功能校验是非常重要的。
