五点有用的建议,串联谐振常见技术揭秘问答

#技术新闻# 发布:2023-10-16 16:57

原创 399人浏览过

串联谐振是电路的一种原理,在有电容,电感和电阻的电路中,利用励磁变压器激发串联谐振回路,调节变频控制器的输出频率,使回路电感L和试品C产生高电压设备提供试验条件,本为将结合客户的提到的五点热门问题展开详细的说明,全面的为用户提供解决方法。

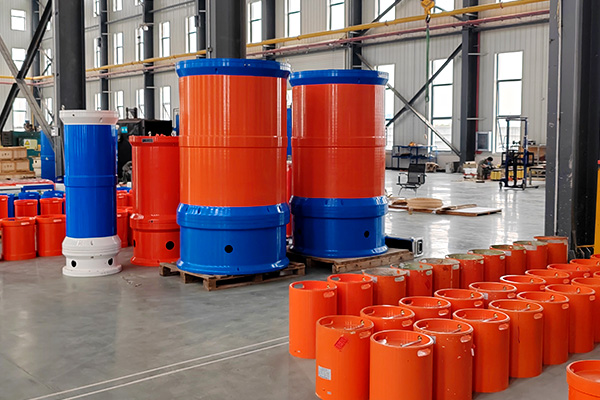

串联谐振设备 串联谐振设备

1. 串联谐振工作原理

答:串联谐振是运用变频谐振原理,利用励磁变压器激发串联谐振回路,调节变频控制器的输出频率,使回路电感L和试品C串联谐振,谐振电压即为加到试品上电压。

2. 串联谐振装置构成

答:串联谐振装置是由变频电源,励磁变压器,电抗器和阻容分压器组成,在运用中,针对不同的被测对象,所组成设备的容量有所不同。

3. 串联谐振试验过程中有放电声音

答:串联谐振在工作过程中有较高的的工频电压,有放电声音属于正常现象,如果在空气干燥的环境中放电声音略微显小,所以串联谐振的放电声音主要来自对空气放电,本公司所生产的串联谐振装置在电压放电的情况下变频电压可动态补偿到额定试验电压,不影响测试的准确性。

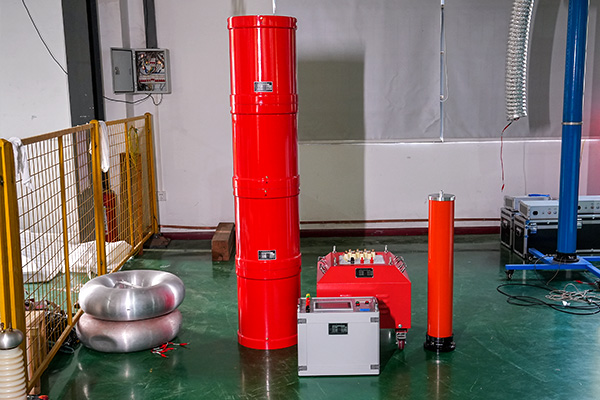

电缆串联谐振试验装置 135kvA/108kv 电缆串联谐振试验装置

4. 串联谐振有白色液体流出是否影响使用

答:白色液体属于石蜡,当串联谐振在连续运行时产生较高的热量,导致石蜡遇热融化导致流出,石蜡在电抗器内部起到高压绝缘和散热的作用,如果漏蜡不多的情况下不影响使用,但在后续使用中尽量按照规定的时间耐压,我司生产的串联谐振试验装置最大负荷下额定运行时间1小时,超出该时间应该等电抗器充分散热后再继续使用,否者会导致电抗器绝缘下降击穿高压线包。

5. 串联谐振找不到谐振点怎么办

答:串联谐振找不到谐振点的主要原因是容抗和感抗不匹配,当XL=XC时,才满足谐振条件,出现找不到谐振点现场人员只需要改变电抗器的组合方式或者增减电抗器的数量,如果您购买本公司串联谐振装置,我们会在说明书中具体写明试验的对象和电抗器的组合方法,提到的这些方法都是经过技术验证的,绝对能满足现场要求,除此以外,还可以将所有电抗器串联并且带上补偿电容器空载升压,判断是否是设备的故障所导致。

我们生产不同规格的串联谐振装置和定制产品,在现场使用遇到的问题,如果您有新的问题可以与我们联系,我们为您解决。
