干货 | 一文了解什么是串联谐振及串联谐振装置

#技术新闻# 发布:2024-03-02 17:16

原创 371人浏览过

我们发现有一部分用户虽然很熟练的使用串联谐振装置对电缆、变压器以及相关高压试验设备开展交流耐压试验,但是他不明白串联谐振的工作原理和接线的逻辑关系,通常是采用固定接线方式使用串联谐振设备,这对于故障排查、类比测试是非常不利的,下面我们就来讲解串联谐振的原理与串联谐振装置的相关知识要点。

串联谐振装置耐压设备

什么是串联谐振及计算

串联谐振是由电容C、电感L和电阻R不同分量所组成的一种电路状态,通过整定电源频率的幅值变化,当电路中固有的频率与电源的频率相同时,电路呈现谐振状态,此时,电感值等于分支电感的总和,电流等于谐振电路的最大电流,计算式如下:

ωL=1/ωC;

其中,ω为角频率,L为电感值;C为电容的容值;(注:ω=2πf;f为电源频率)

当X=ωL-1/ωC=0时,也就是输入频率与固有频率相角φ=0,此时电感和电容上的电压之和等于电压源的电压,这就是串联谐振的电路计算过程。

串联谐振状态

由以上计算式可以看出,当电路呈现串联谐振状态时,电路的阻抗达到最小值,电流达到最高值,电路呈现纯阻性状态,电压与电流相角相同。

串联谐振应用

串联谐振技术除了运用于不同功能设备的电子电路,还应可应用在交流系统中针对高压电气设备的交流耐压试验,比如电缆,变压器、GIS组合电器、互感器、电抗器、电容器、发电机等等。

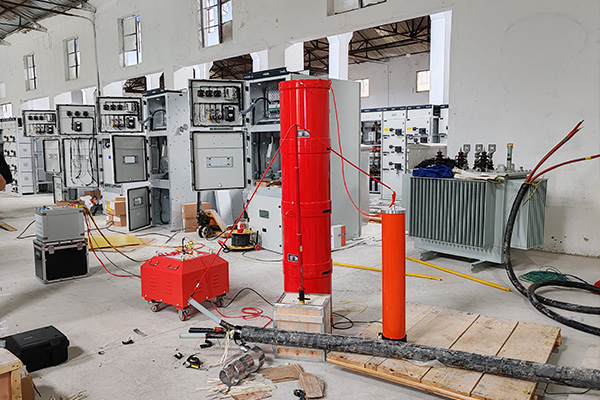

串联谐振装置应用
串联谐振装置应用(二)

串联谐振装置

说完了串联谐振的原理,我们再说一下针对该原理的电力设备,即:串联谐振装置又称( 变频串联谐振交流耐压试验装置),它是由变频电源、励磁变压器、电抗器和电容分压器组成,变频电源是用于调节输入电源的频率,励磁变压器是用于改变输出的容量,电抗器相当于串联谐振电路中的L,被测设备相当于串联谐振电路中的C,那么电阻R就是设备固有的阻抗,当调节变频电源的频率就相当于去找到固有频率相位角度,当XL=XC时,串联谐振装置确定试验频率开始升电压,此时,电感和电容上的电压之和等于电压源的电压。

以上就串联谐振的原理与串联谐振装置相关的知识点,在使用串联谐振装置的过程中,我们要充分理解它的工作原理,遇到找不到串联谐振找不到谐振频率、串联谐振不升压或者是串联谐振试验频率需要调整等相关的问题都可以从原理中找到解决方法,以上内容由时基电力提供,我们专业从事电力试验设备的研发、生产和销售,产品主打性价比,希望能对您的工作起到一点帮助!
