串联谐振试验现场接线:打开中国电力行业的新篇章!

#技术新闻# 发布:2023-10-18 08:34

原创 495人浏览过

在电力系统中,利用串联谐振原理对高电压设备进行交流耐压试验是比较常见的试验项目,其目的是能有效及时发现高压电气设备在投运前是否存在安全隐患,避免引发电力安全事故,为了解决这一问题,在电力交接试验标准和预防性试验标准中都要求对电力变压器、高压电缆、GIS组合电器和母线设备进行交流耐压试验,本文将围绕 串联谐振装置在现场如何接线的方法开展具体的分析讲解,帮助我们更好地理解谐振原理,为电力行业的安全运行提供重要指导。

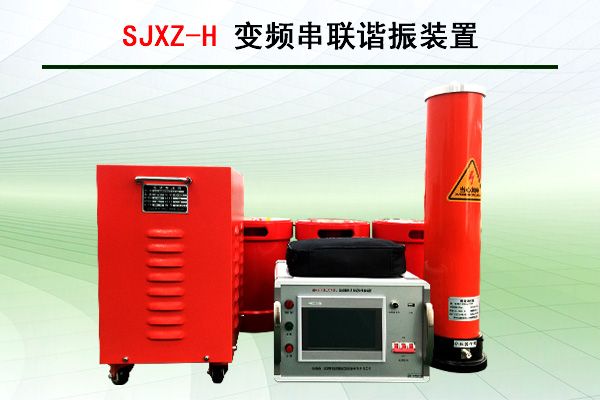

串联谐振试验设备 串联谐振试验设备

一、串联谐振概念

在进行试验之前,我们首先需要了解谐振的概念,在电力系统中,当负载和电源之间的谐振频率接近系统固有频率时,RLC电路就满足谐振条件,当然根据电路的组合结构不同,谐振又可分为串联谐振和并联谐振,这也是对串联谐振试验现场接线需要了解必不可少的基础知识。

1.串联谐振是指:电抗器采用首尾相连的接线方式,电压等于单节电压的总和;

2.并联谐振是指:电抗器采用首首相连,尾尾相连,此时电流等于单节电流的总和。

两种方式都可以达到谐振的要求,我们在现场使用时需要注意结合被测对象的条件选择合适的方法,否者就不容易找到谐振点。

二、串联谐振试验现场接线的操作步骤

1. 接线方法:下面让我们来了解一下串联谐振试验现场接线的操作步骤,通常而言,测量高压电缆一般首选电抗器并联方式,提高输出的容量,而对于变压器、GIS组合电器和母线一类建议是使用电抗器串联方式使用,我们需要根据具体情况选择最合适的方式,下面是现场接线原理图:

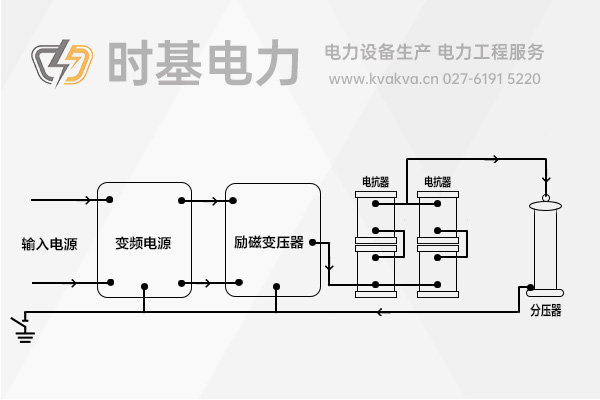

串联谐振现场试验接线原理图 串联谐振现场试验接线原理图

2. 保护措施:在进行串联谐振试验现场接线时,我们需要进行仔细的检测和保护措施,以确保试验的安全和顺利进行,例如,检查接地是否可靠,隔离措施是否符合规范,参数设置是否正确等。

3. 进行观测和分析:在接线完成后,我们选择“开始试验”,在这个过程中我们要对现场和设备运行参数进行观察和分析,通过实时监测负载和电源之间的电压、电流变化,我们可以了解谐振现象的具体特点,以及可能对系统造成的影响。

4. 试验结束:试验结束可将测量结果打印记录,然后应先隔离输入电源,然后进行拆线,严禁不拔电源拆线。

四、结语

串联谐振试验现场接线对高压试验人员熟练掌握设备的使用技能具有重要的意义,通过合理的接线和试验操作,我们可以更好地理解和应对不同场景的接线方法,为电力系统的安全运行提供重要的保障,相信在不久的将来,通过不断的学习和实践,熟练掌握串联谐振原理对现场试验接线有更深入的认知!
