电流互感器极性试验：解密电力系统中互感器测试的重要环节

在电力系统中，电流互感器作用是将一次侧大电流转换成可测量的小电流，为电力系统安全运行提供保护和控制功能以及电能计量等重要作用。

在电力预防性和交接性试验项目中，对互感器的测量功能包括：励磁特性，二次通流，变比误差和电流互感器的极性校验，为主变差动保护、线路差动保护和母线差动保护提供可靠性，本文将深入探讨电流互感器极性试验的目的、步骤和注意事项，帮助读者更好地理解该环节的重要性。

电流互感器极性试验的目的

首先，让我们来看一下电流互感器极性试验的目的，电流互感器的极性分为“加极性”和减极性，当一次侧的电流方向与二次侧的电流方向一致时，这种称为“减极性”，减极性物理标记是从互感器的一次P1流入电流，通过磁场感应由二次侧S1流出，正常运行时，电流互感器的极性标记应与其实际极性一致，即“同极性”又称“减极性”，其目的是根据基尔霍夫定律的原理用于电力系统中的差动保护和带方向的后备保护的电流保护。

试验方法

接下来，我们来了解一下电流互感器极性试验的测试步骤是如何开展的，首先需要准备好试验所需的设备和工具，包括测试电流源、电压表、电压源和保护装置等，当然目前设备都是集成式电路，将所有测试功能和元件组合为一体，再由软件集成控制，对于互感器极性的测量建议使用互感器伏安特性测试仪即可。

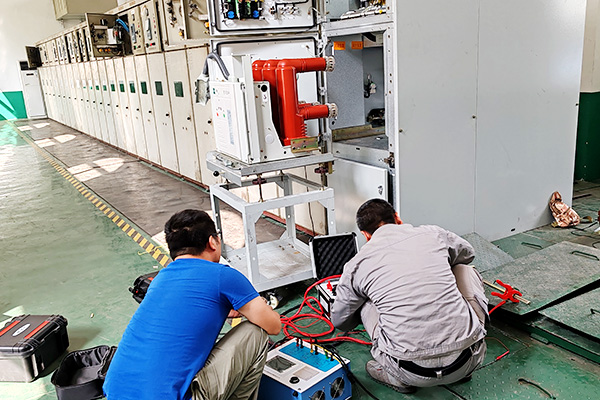

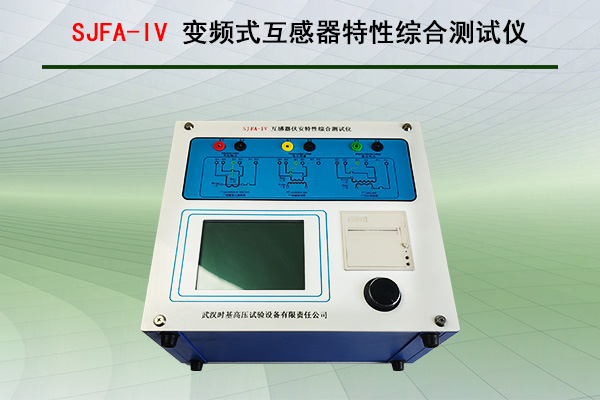

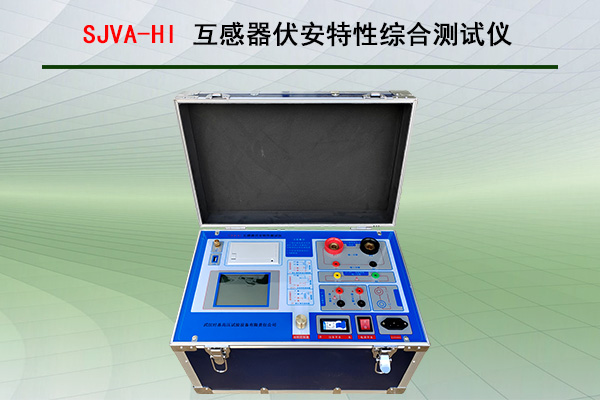

互感器伏安特性测试仪有工频测量法和变频测量法测来两种原理，同比两种优势，变频法的测量效率更高，一次接线可测量多种参数，比如二次直流电阻、励磁特性、变比极性等，同时体积更小重量也更轻。

工频原理极性测量方法

工频法的极性测量测量很简单，如下：将伏安特性测试仪面板所指示的CT一次侧接现场互感器的P1端和P2端，CT二次侧接现场互感器的S1端和S2端，其它二次绕组短接，然后进入伏安特性测试仪CT“变比极性”测试界面，设置“试验电流”，“二次额定电流”即可，完成后上述接线和设置之后，合上“功率开关”，移动光标至“开始”选项，按下控制器试验即开始，试验完成即出现当前测量互感器的变比误差和极性。

变频法测量互感器极性方法

变频法测量互感器极性相对繁琐一些，主要得益于功能齐全，也就是说它不完全只测了变比极性，它是一次设置参数连带二次直流电阻，变比极性，励磁特性和二次符合一同测量，具体接线方法可参见说明书，方法如下：按照现场图示接好测试线，打开测试仪电源开关进入对应的测试项目，如：电流互感器和电压互感器，在所对应测试项目中填写对应的参数，需要注意对参数中“最大测试电流的”理解，一般可设为额定二次电流值，对于TPY级CT，一般可设为2倍的额定二次电流值，对于P级CT，假设其为5P40，额定二次电流为1A，那么最大测试电流应设5%*40*1A=2A；假设其为10P15，额定二次电流为5A，那么最大测试电流应设10%*15*5A=7.5A，最大输出值9A。

测量注意事项

在进行电流互感器极性试验时需要注意以下几点：

• 1. 首先要确保测试设备的准确性和可靠性，因为任何测试设备的误差都会直接影响到测试结果的准确性；
• 2. 要根据实际情况选择适当的测试电流和电压，以确保测试结果具有较高的可靠性；
• 3. 需要注意安全问题，例如避免触电和短路等危险；
• 4. 要在测试结束后及时对数据进行分析和处理，以确保测试的可靠性和有效性。

电流互感器极性试验是电力系统中一个重要的环节，本文深入探讨了试验的目的、步骤和注意事项，帮助读者更好地理解该环节的重要性，通过正确进行电流互感器极性试验，可以确保电力系统的安全运行，提高电流测量的准确性和可靠性，在今后的工作中，我们应该高度重视电流互感器极性试验，并提高对其的认识和理解。
