高压电缆故障定位:解密高效、精准的方法与技巧

#技术新闻# 发布:2023-10-11 08:21

原创 730人浏览过

关键词:短路故障,断线故障,接地故障,频域反射法,高压冲闪法,故障定位技巧与注意事项

高压电缆故障定位是电力维护与管理中一项关键的技术,它涉及到高压电缆的安全运行和故障排除,对于电力行业来说,准确、快速地寻找和定位故障点,对于提高电网可靠性和维护效率至关重要,本文将在此探讨一些高效、精准的高压电缆故障定位方法和技巧。

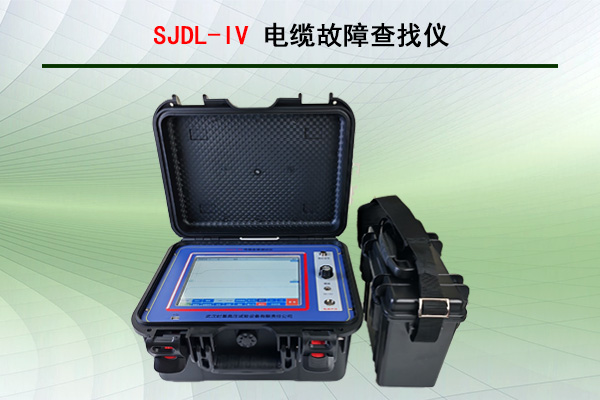

电缆故障查找仪 SJDL-IV 电缆故障查找仪

一、故障的分类与特点

在开始探讨高压电缆故障定位方法之前,我们需要了解故障的分类与特点,常见的高压电缆故障包括短路、断线和接地故障。

短路故障:通常由于绝缘体破裂、导体相与相之间发生碰撞或磨损等所引起的相见短路故障。

断线故障:是由于外力或者短路电流过大导致电缆导体完全断裂或存在连接不良导致电流回路中断,断线故障是路灯电缆一种常见的故障类型。

接地故障:是高低压电缆的导体与大地之间存在异常的电流通道,接地保护装置检测到零序电流异常,启动静止合闸,接地故障是所有故障类型种发生概率最高的一种故障。

还有一种是隐蔽性故障,这种故障不常见,查找过程也比较繁琐,后续我们在具体讲解,我们了解故障的分类与特点可以为后续的定位提供重要的指导。

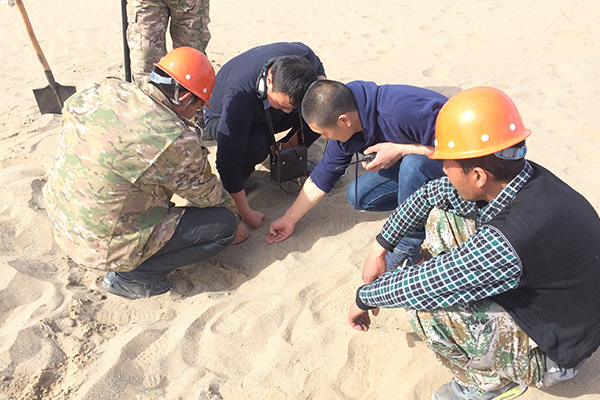

高压电缆故障定位案例 高压电缆故障定位案例

二、常用的故障定位方法

1. 频域反射法:频域反射法是一种利用信号传输过程中的频率响应分析故障位置的方法,它通过在故障点施加正弦信号,并分析频率响应的变化,来确定故障位置,频域反射法具有对电缆长度和故障位置的测量都有较高的准确度的优点,因此也被广泛应用于高压电缆故障定位领域。

2.高压冲闪法:高压冲闪法又称高压闪络法,适用于检测电缆高阻抗泄漏性故障,对多种类型高低阻常见故障也可使用冲闪法检测,检测方法可以通过球间距给线缆施加脉冲直流电压,使故障点穿透性自放电,而出现反射电流回波,由电缆故障测试仪记录那一瞬间的状态的整个放电过程,根据波形分析来判别常见故障点的坐标,这是测高阻及闪络性常见故障的有效方法,高阻法也可配合声磁同步采样器同样可以精确定位,熟练运用高压冲闪法测量高阻故障对精准定位具有非常实用价值,而且可靠安全。

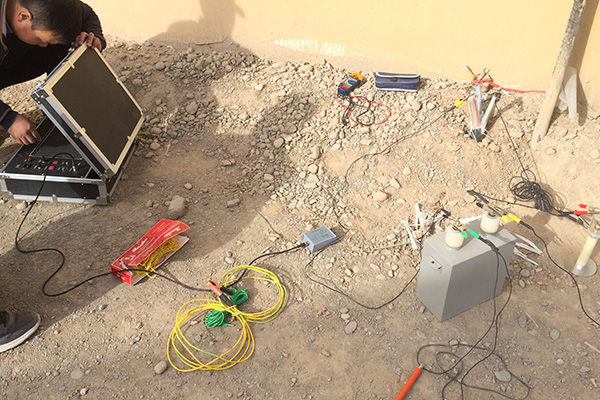

高压电缆故障定位案例(二) 高压电缆故障定位案例(二)

三、故障定位技巧与注意事项

选择合适的产品:在高压电缆故障定位过程中,使用合适的设备和工具将事半功倍,例如 电缆故障测试仪、故障指示仪等,它们能提供准确的测量数据和实时的故障状态指示,有助于快速定位故障。

结合经验和知识:故障定位往往需要丰富的经验和专业的知识,结合实际情况,善于分析和归纳,能够更加准确地定位故障点,同时,不断学习和电缆故障定位相关的知识,也是提高故障定位能力的重要途径。

注意安全与保护:在进行高压电缆故障定位时,必须严格遵循操作规程和安全措施,安全始终是首要考虑的因素,同时,对故障电缆进行合适的保护措施,避免更大范围的故障发生。

综上所述,高压电缆故障定位是电力维护与管理中一项重要的任务,通过采用合适的定位方法和技巧,并注重安全与保护,我们能够更加准确、快速地定位故障点,提高电网的可靠性和维护效率。
