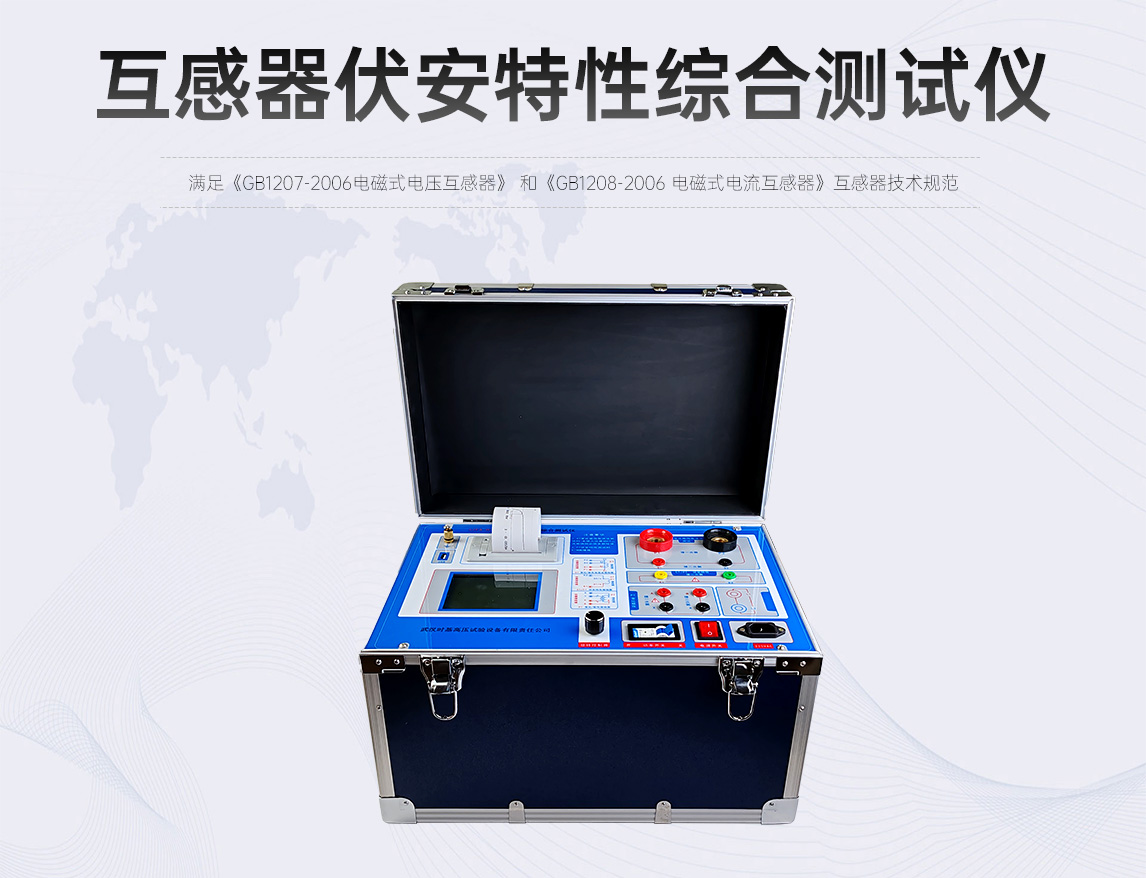

SJVA-HI互感器伏安特性综合测试仪
伏安特性测试仪采用“电流法”,广泛用于测量电流互感器和电压互感器的伏安特性及曲线、误差曲线、二次直阻、变比极性和二次通流试验等,产品测量准,性价比高,界面清晰,中文软件,操作简单,易学好用。
- 产品特征
- 功能丰富,操作简单,测量精度高

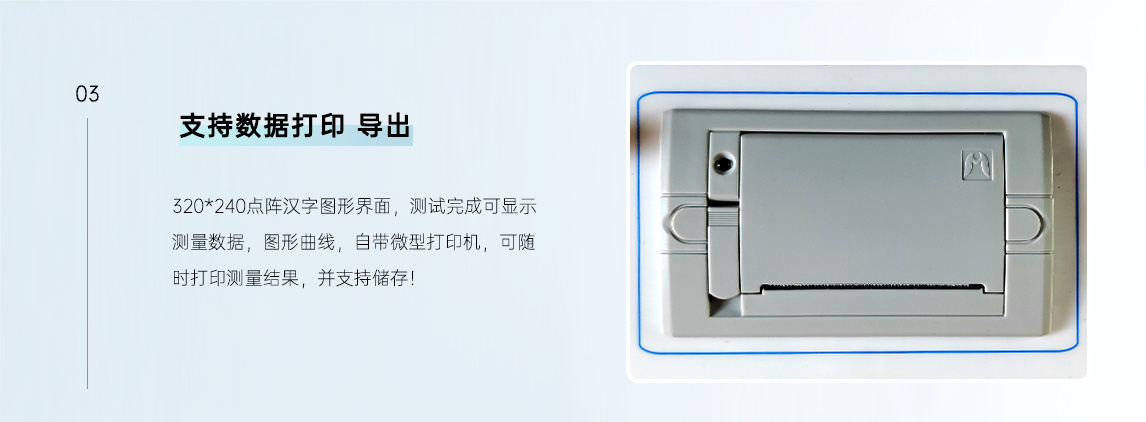

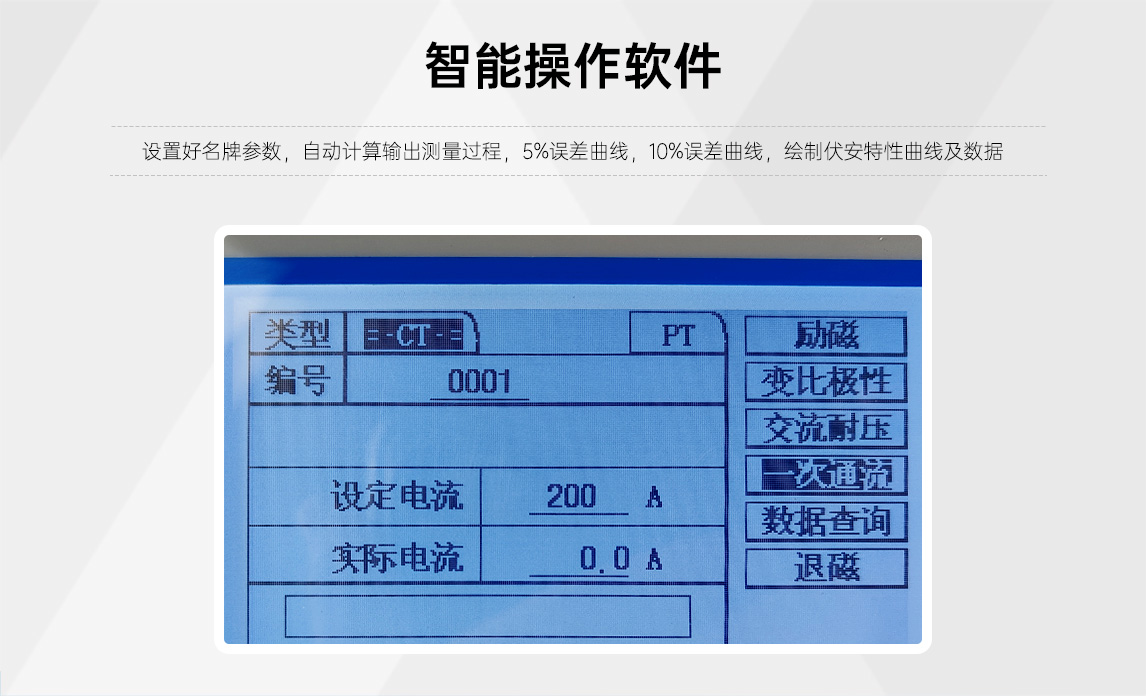

- 320x240大屏显示,自动计算5%、10%误差曲线
- 全微机化装置,进口高性能CPU,运行快,故障率极低
伏安特性测试仪采用“电流法”,广泛用于测量电流互感器和电压互感器的伏安特性及曲线、误差曲线、二次直阻、变比极性和二次通流试验等,产品测量准,性价比高,界面清晰,中文软件,操作简单,易学好用。

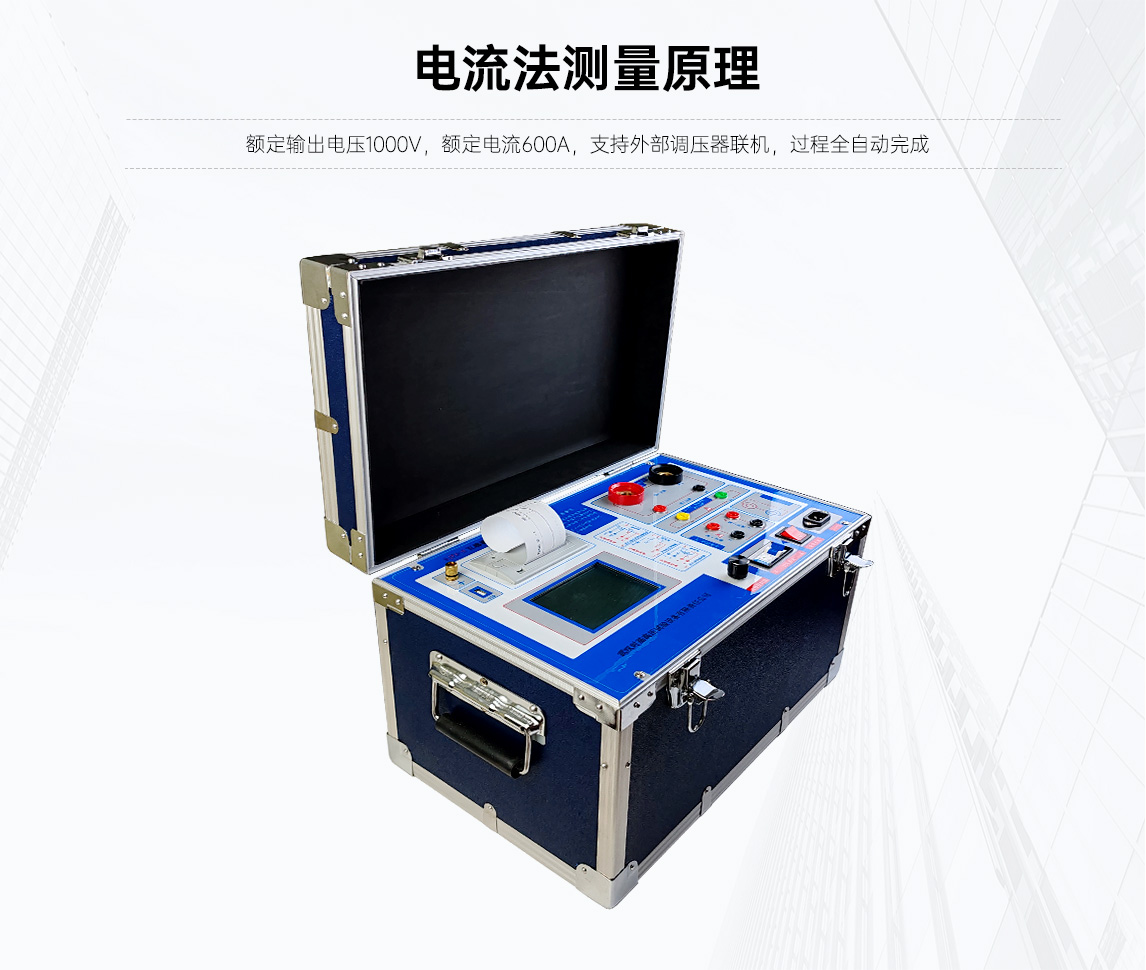

伏安特性综合测试仪(Volt-ampere characteristics of Integrated Tester)是测量电磁式互感器的励磁特性,变比极性,误差曲线,一次通流,二次直流电阻,主要用于电力系统中电磁式电流互感器和电压互感器的常规功能校验,产品采用传统“电流法”原理,测量精度高,定制化测试软件,只需要简单设置互感器的额定参数,过程全自动完成,伏安特性综合测试仪额定输出电压1000V,额定电流600A,当测试电压不能满足现场要求时,支持外部调压器联机使用,最大可扩展到2000V,同样,电流可延展到1000A,基本可满足500kv电压等级以下的互感器试验。
产品别名:互感器测试仪、互感器励磁特性测试仪、电流互感器综合测试仪、伏安特性测试仪、电流电压互感器励磁特性综合校验仪。
“伏安特性”在电学中用于描述电路元件在不同情况下电流和电压之间的关系曲线,放到互感器的概论中可以理解为电流互感器铁心具有逐渐饱和的特性,人为将电流互感器一次侧开路,测量二次侧励磁电流与所加电压的关系曲线,将所加电压对应的每一个电流画在一个座标系中所绘制的曲线就称为伏安特性曲线,实际上就是铁芯的磁化曲线或者励磁曲线。
在磁通没有达到饱和状态时伏安特性是线性的,当逐渐饱和伏安特性就转变成非线性,所以测量互感器伏安特性可了解元件之间的相互作用,检查互感器的铁芯质量,通过鉴别磁化曲线的饱和程度,计算10%误差曲线,并用以判断互感器的二次绕组有无匝间短路。
输入电源 | AC220V±10%(允许发电机) |
主要功能 | 变比、伏安特性、一次通流、二次直阻、极性误差 |
输出电压 | 0-1000V |
输出电流 | 0-600A |
精度等级 | 0.5% |
电流互感器(CT)测量范围 | 25000A/5A;5000A/1A |
操作方式 | 旋转鼠标,自动测量 |
其他功能 | 软件预留外部接入联机使用模块 |
电压互感器(PT)测量范围 | 500kv以下电压等级所有电磁式互感器 |
使用环境 | 温度:-20℃~60℃ ; 湿度<90%RH |
质量 | 430mmx270mmx250mm;17.5kg |
* 伏安特性综合测试仪质量好,测量准,可接受当地省市第三方单位检测,不合格全退,产品二年质保,终身服务!
