三相相位伏安表使用方法

#技术新闻# 发布:2023-07-10 08:25

原创 675人浏览过

三相相位伏安表介绍

三相位伏安表是一种基于测量交流电流、交流电压计算三相电路中的相位角关系的二次测量设备,广泛应用于电力系统、工业生产和科学研究等领域,对于电能质量的监测和分析非常重要,本文将详细介绍三相相位伏安表的使用方法,帮助读者更好地理解和利用这一仪器。

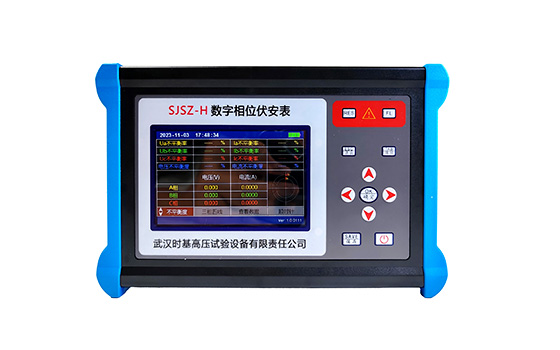

 SJXW-H 手持式三相相位伏安表 SJXW-H手持式三相相位伏安表

#使用方法

三相相位伏安表是由主机、电压测试模块和电流测试模块组成,内置5‰高精度标准器,具有体积小,精度高的优点,为了保证仪器的正常使用,使用三相相位伏安表之前需要确保仪器的正常工作,检查仪器的电池状态,开机软件是否处于待测状态,以确保测量结果的准确性和人员的安全。

接下来,将三相相位伏安表的电压线分别按照颜色对应接入A相、B相和C相,如果是三相四线制还要将UN接入中性线,同理将电流测试线(也可选用电流钳)分别接入对应的A相、B相和C相,此时,如果使用电流钳需要注意电流的方向按照实际电流的流向,注意,接线要牢固可靠,避免接触不良或接线松动导致的测量误差。

在连接好测试线之后,可以进行具体的测量操作,在三相相位伏安表的主界面选择“伏安/相位”选项,即可看到当前实测的电流、电压值、电流相位角度和电压相位角度,这些数据就是便于分析电路的相位差,也可切换到“向量图”查看当前电流电压的相角关系,同比数据的展现方式更加直观,为了获得更加准确的测量结果,可以多次采样并计算平均值。

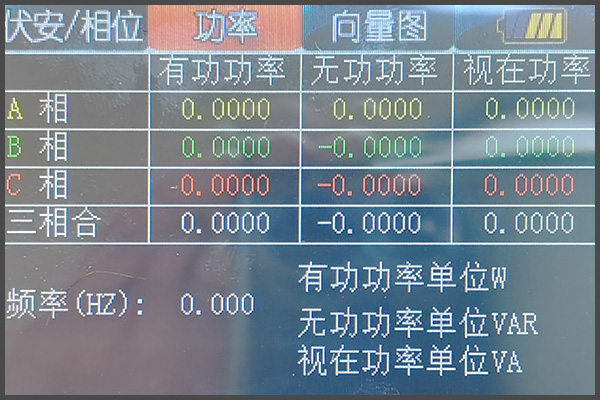

三相相位伏安表软件界面 三相相位伏安表软件界面

在测量过程中,要注意观察仪器上的显示数值,发现异常数据要及时处理,仔细检查是三相相位伏安表接线问题造成的还是系统的二次回路接线错误造成的异常,可以进行相关调整,千万不可置之不理。

除了基本的测量操作,三相相位伏安表还可以进行更加复杂的电能分析,例如,可以通过计算三相电流的不平衡度评估电网的稳定性和负载情况,可以通过计算功率因数评估电路的耗能效率。

总结

三相相位伏安表是一种非常重要的电力测量仪器,在电能质量监测和电路分析中起着关键作用,本文详细介绍了三相相位伏安表的使用方法,包括仪器的检查、连接电路的注意事项以及测量操作的具体步骤,读者通过学习本文,可以更好地理解和使用三相相位伏安表,提高电力测量和电能分析的准确性和效率。
