高压电缆故障原因分析与处理办法

#技术新闻# 发布:2023-06-27 11:12

原创 450人浏览过

高压电缆是供电设备与用电设备之间的桥梁,起传输电能的作用。

高压电缆的结构是由导体、绝缘、内护层、填充料(铠装)和外绝缘组成,为了避免外部的影响高压电缆通常埋设在地面以下或者敷设在专用电缆沟中,造成高压电缆发生故障的原因大致可以分为厂家制造、施工质量原因、外力破坏三大主要原因。

高压电缆故障定位仪 高压电缆故障定位仪

故障原因分析

厂家制造原因这个很容易理解,比如生产过程中局部有细微气泡、划痕等细小瑕疵,在交接试验中通过施加一定倍数的交流耐压一般就能发现出来。

施工质量原因是由于在安装、敷设过程中没有注意造成电缆出现拉伤、划伤、重力撞击等因素导致高压电缆存在隐患,根据严重程度可能在交接试验中检测出来或者在运行一段时间后故障点碳化绝缘减弱最终击穿。

外力破坏所导致的高压电缆故障碰到最多的就是机械拉伤或者直接拉断,我们在电缆故障查找过程中发现有些电缆拉伤之后依然被二次填埋,像这种电缆受到严重的拉力绝缘水平已经发生变化,随着时间的推移局部受潮、局部放电最终还是会发生电缆故障。

处理方法

当电缆故障之后,首先需要知道电缆所发生故障的位置,然后采用可靠的中间接头进行修复,修复完成之后不能急于送电,先用5000V绝缘电阻测量绝缘电阻是否合格,不合格就要重新做接头,如果合格还需要用串联谐振耐压装置对电缆进行交流耐压试验检查,试验电压可按照1.6U0施加电压,持续时间60分钟,所有检查合格的接头应该做电缆井避免直埋在土壤中并且不要放置在低洼处,防止受潮再次出现故障。

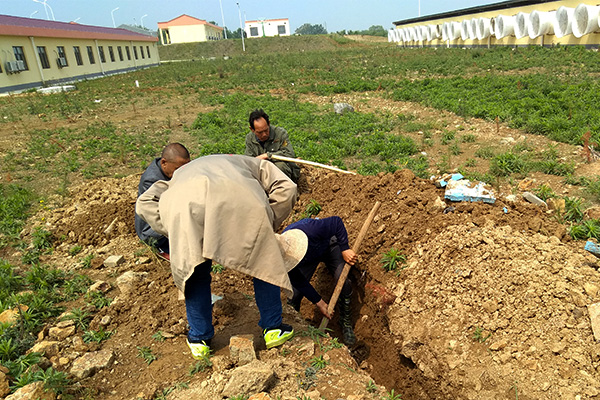

电缆故障试验现场 电缆故障试验现场

指导建议

高压电缆无论直埋式、管道式、隧道式敷设都比较伤脑经,时基电力也给出以下建议避免电缆受到损伤:

  • 1. 敷设电缆时,施工现场配备安全技术员,负责电缆整个敷设过程的安全工作。
  • 2. 敷设电缆工程应专设现场调度一名,对电缆敷设进行统一指挥安排。
  • 3. 对于电缆敷设的施工人员,听从专业现场调度指挥,作业期间不要随意离开岗位。
