三通道变压器直流电阻测试接线方法

#技术新闻# 发布:2023-06-10 13:03

原创 237人浏览过

测量变压器直流电阻的目的是检查变压器绕组是否存在匝间短路,断线和绕组接接头的焊接质量,如果内部发生严重的短路会造成变压器烧毁,所以在电力交接和预防性试验项目中,测量绕组直流电阻是必不可少的项目。

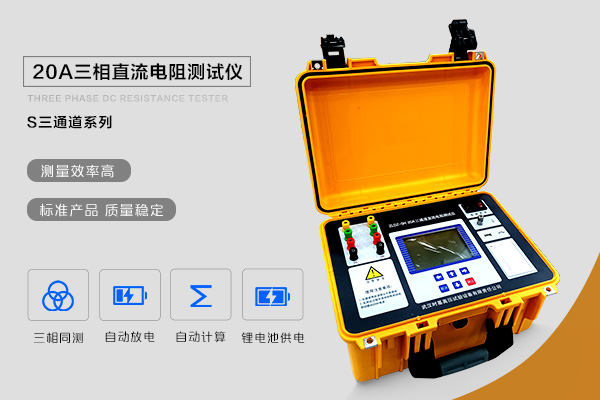

20A直流电阻测试仪

测量变压器直流电阻的方法非常简单,目前国内生产的直流电阻测试仪大都采用四线法测量,我们一定要知道为什么采用四线法,那它的优点是可以消除线组所带来的影响,在测试之前,拆出外部引出线或者将变压器两侧断路器放在分闸位置,分别将测试夹夹在高压侧AB相,BC相和CA相,接线方法如下:

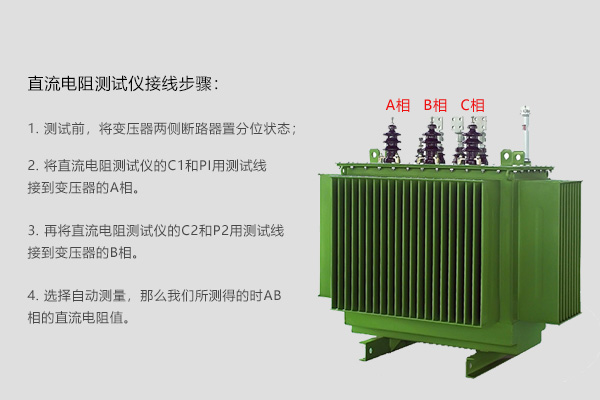

变压器直流电阻测试接线方法

接完线之后,接通工作电源在面板按键上选择需要的测试电流,如果不知道怎么选择可以选择自动电流测量,启动测量之后直流电阻会恒流输出电流到绕组上,再由欧姆定律R=U/I计算得出测量相的直流电阻值,如果是单相直流电阻仪测量需要分别在AB,BC和CA相测量一次,共计测量三次,最后计算三相的平衡度。

测试出结果之后我们需要对数据结合相应的规程对比,参考数据如下:

  • 1. 1600kvA以上的变压器,各相绕组电阻之差不应超过三相平均值的2%;
  • 2. 中性点引出线不应有绕组,线间差不应大于三相平均值的1%;
  • 3. 1600kVa及以下变压器,相间差一般不大于三相平均值的4%,线间直流电阻差不超过三相平均值的2%;
  • 4. 与出厂的实测值相比,其变化不应超过2%;

由于直流电阻受温度的影响,直流电阻测试仪自动换算到25℃和75℃时的电阻值,可直接记录不需要自己计算。
