串联谐振装置:35kv电缆交流耐压标准及流程方法

#技术新闻# 发布:2024-02-21 15:43

原创 576人浏览过

随着我国电网结构的覆盖规模越来越大,电缆作为电能传输的主要载体,其使率也越来越多,受电压等级、运行条件等复杂的综合因素影响,对电缆的安全性和可靠性尤为重要,为了保证电力系统的稳定运行,我国针对不同电压等级的电力电缆作出了相应的试验标准与试验规范,本文就围绕电力预防性试验和电力交接性试验的两种规范,采用串联谐振装置对35kv电缆的试验要求和具体的试验方法。

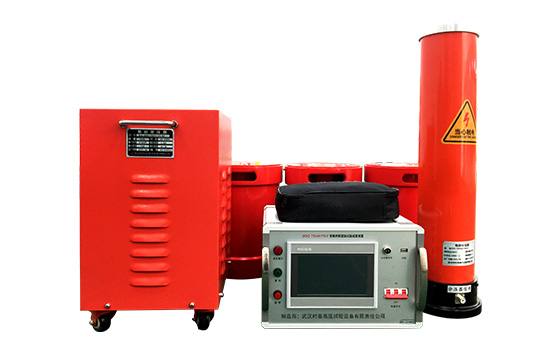

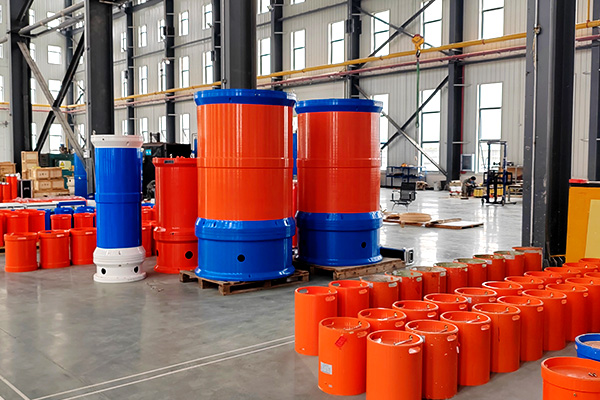

串联谐振耐压设备

预防性试验是保证电力设备安全运行的一个重要环节,为了预防运行中的电气设备绝缘性能改变发生事故而制订的一整套系统的绝缘性能诊断、检测的手段和方法,即:DL/T596-2005《电力设备预防性试验规程》,根据试验结果进行分析,采取相应的检修措施和运行规定,以衡量设备的运行水平,确保电力系统安全、经济、可靠运行。

试验标准:

根据DL/T596-2005《电力设备预防性试验规程》和GB50150-2023《电气装置安装工程电气设备交接试验标准》要求中对35kv电压等级的高压电缆应采用20Hz-300Hz交流耐压试验设备(电缆串联谐振试验装置),试验电压和试验时间应满足下列规定:

试验类型 试验电压 试验时间
交接试验 2U0 60分钟
预防性试验 1.6U0 60分钟

试验流程方法:

1)进行串联谐振耐压前应进行绝缘电阻测试(推荐 5000V绝缘电阻测试仪)并记录试验前的绝缘电阻值,橡塑电缆外护套、内衬层的绝缘电阻不低于0.5MΩ/km;对于分相绝缘的电力电缆可一相或多相同时进行,金属屏蔽层、铠装层同时接地。

2)上述测试时对电缆的初步绝缘检测,如果测量有问题,那么不用考虑电缆的交流耐压,如果测试合格可进行 下一步,按照下面的接线示意图将串联谐振装置与电缆可靠连接,接线过程中注意接地线的连接可靠性,接触不良好的接地会导致找到不谐振点。

35kv电缆串联谐振试验接线图

3)试验之前,应对电缆的末端安排人员监护,试验现场应拉好围栏做好高压试验的安全措施,充分检查没问题之后才可以开始试验。

4)设置好测量参数之后,在面板中点击“开始测试”,串联谐振装置按照预置的参数开始试验,试验过程中如果出现紧急情况,可随时按下面板的“急停”开关 断开高压回路。

5)试验过程中如果绝缘不合格,本串联谐振试验装置会报“闪络故障”停机,需要注意闪络故障是测试仪检测到高压电流突变的保护机制,需要结合现场情况排查是否是高压电缆击穿产生的高压电流还是安全距离不够参数的高压电流。

6)试验完成之后,将测试数据进行面板打印机打印保存或者记录测量数据,为了安全起见,建议用放电棒对测试电缆和相邻电缆及相邻设备充分放电。

【总结】

35kv电缆耐压试验标准的重要性不言而喻,为电力系统的稳定运行提供了可靠的保证,35kv电缆耐压试验在交接性试验规范和预防性试验规范都明确要求按照规范开展试验,本文详细阐述了35kv电缆的试验标准、测试方法和要点,希望对大家有所帮助。
