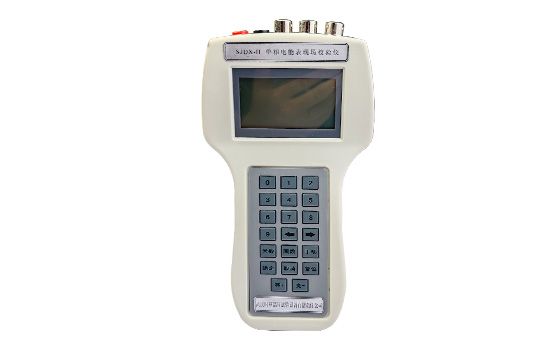

SJDX-H单相电能表现场校验仪使用操作说明手册

单相电能表现场校验仪是用于在现场对单相电能表不停电、不改变计量回路、不打开计量设备情况下，在线实负荷检测计量设备的综合误差校验，综合误差包括电表的基本误差、互感器误差及接线误差、电度表的基本误差，SJDX-H单相电能表现场校验仪手持操作，具有测量准、携带方便的优点，下面内容将重点介绍正对不同表计的校验方法。

使用接线方法

单相电能表现场校验仪取工作电压和电流作为设备的工作电压，测量时按照仪器面板的图示要求将电压线的插棒按颜色分别接到电压接线端子上，另一端的鳄鱼夹分别接到两根电压线（火线和零线）上，液晶显示应正常，如不正常，按一下‘复位’键使其正常；将电流钳卡在被测表电流线上，注意电流钳有红点的面为极性端，一定要使电流从极性端流入，注意钳形互感器的钳口面应保持清洁、干净、无杂物，以保证钳口闭和良好，电流电压接线完成即可接采样传感器，本产品支持主流的广电传感器和老式指针红标校验。

光电和手动校验

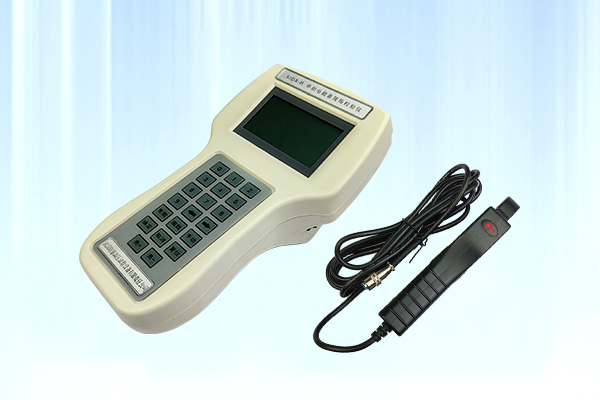

单相电能表现场校验仪支持手动校验和广电采样校验，用户根据实物选择类型，如选择光电校验方式，则将光电采样器插头插在光电头插座上，光电采样器扣在被测表上，即可自动进行校验；如选择手动校验方式，则不能接光电采样器，通过键盘中的‘手动’键进行校验。
