FC-2G防雷元件测试仪使用说明书

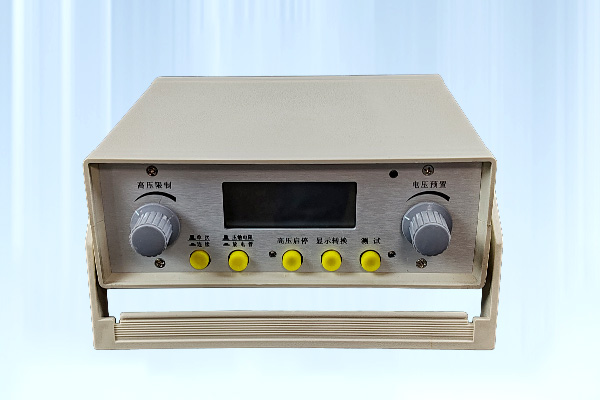

FC-2G防雷元件测试仪是用于测量市面上各种压敏电阻（MOV）和气体放电管（GDT）性能参数的专用检测工具，可对避雷器、防雷器、浪涌保护器、压敏电阻、金属陶瓷放电管、直空避雷管等过压防护元件性能参数筛查，产品体积小、重量轻，具有防震、防尘、防潮，整机美观坚固耐用，适应恶劣工作环境，是气象防雷、电力、通信、机电安装和维修、防雷元件生产厂家、以及工业企业部门常用必备的仪表，本文讲解使用防雷元件测试仪测量压敏电阻和放电管的详细方法。

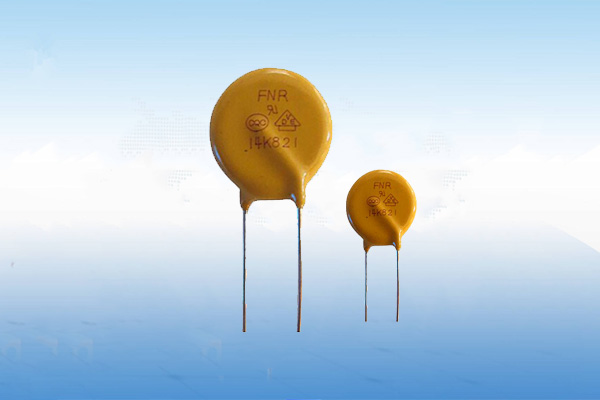

压敏电阻测试（自动测量）

1）将防雷元件测试仪面板“测试选择”键置“压敏电阻”位；将“U0.75选择”键置“自动”位，将面板“显示切换”开关置“电压”位。

2）将被测压敏电阻用测试线接入“测试孔”的“+”、“－”端后轻触高压“启动”键，仪器显示起始动作电压U1mA值，随后按住“漏流”键不放，仪器显示0.75U1mA电压值，如果同时将面板“显示切换”开关置“电流”位后仪器显示值为I 0.75U,1mA值；松开“漏流”键，仪器将显示流过被测压敏电阻的电流约1mA。

3）读取数值之后，测试完成轻触高压“停”键后取下被测压敏电阻测试结束。

压敏电阻测试（手动测量）

1）将“测试选择”键置“压敏电阻”位；将“U0.75选择”键置“人工”位；将“显示切换”开关置“电压”位,开启电源和高压后，调节“高压预置”旋钮，使仪器预置高压值高于将被测试的压敏电阻的标称值1.2倍以上，关闭高压；接入被测压敏电阻，此时启、停高压，可对多个类似被测压敏电阻进行U1mA单一指标的连续测试。

2）根据测得压敏电阻U1mA值计算出0.75U1mA值,将仪器预置电压调节到此值,再将“显示切换”开关置“电流”位, 此时不关闭高压按住“漏流”键不放,接入U1mA值相同的被测压敏电阻进行I 0.75U，1mA单一指标的连续测试。

放电管测试

1）将“测试选择”键置“放电管”位；“U0.75选择”键置“人工”位；开启电源和高压。

2）调节“高压预置”旋钮。使仪器显示的预置电压值低于被测放电管标称值100V以下，直至起始位置(约15V)。

3）将被测放电管用测量线接入仪器“测试孔”“+”、“－”端钮，轻触“升压”键,待绿色“放电”指示灯点亮,仪器显示稳定值为该放电管点火电压值，连续测试时，须待预置电压显示值稳定后，再启动“升压”键。
