加油站防雷接地电阻标准与规范

#技术新闻# 发布:2023-02-12 15:04

原创 1717人浏览过

加油站接地电阻要求与规范

加油站是防火防雷的重要场所,在规范要求中除了测量整体地网的接地电阻之外,还需要单独测量储油罐,卸油点,加油机和输油软管的接地电阻,根据JJF2-2003《接地式防静电装置检测要求》,在测量加油站等易燃易爆场合的接地电阻测试必须满足GB3836-2000《爆炸性气体环境用电气设备》的要求。

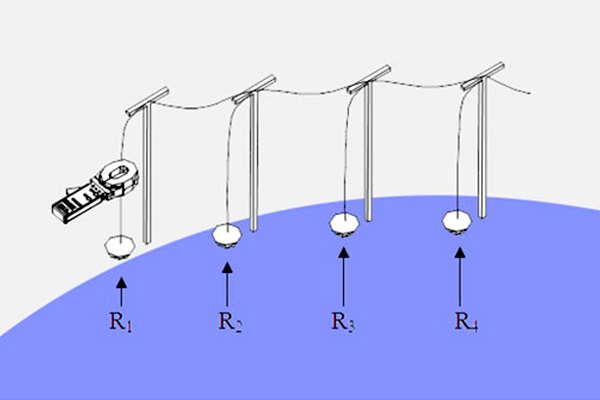

加油站接地电阻测量接线图

接地电阻的测量建议选用地桩法测量,如果现场条件允许可用钳形接地电阻测量,测量更方便,加油站的接地电阻除了整体地网的电阻规定之外,还另外对油罐、卸油点等重点位置接地电阻监测,下面是重点位置的防雷接地电阻的规范与标准。

  • 加油站接地网属于多点接地网,建议选用钳形接地电阻测试仪测量,具体测量值应满足下列要求:
  • 1. 储油罐接地电阻≤10Ω;
  • 2. 装卸点接地电阻≤10Ω;
  • 3. 加油机接地电阻≤4Ω;
  • 4. 加油机输油软管连接电阻≤5Ω;
  • 5. 当加油站的防雷、防静电接地、电气设备的工作接地、保护接地及信息系统的接地等共用接地装置时,其接地电阻不大于4Ω,防静电接地装置的接地电阻不大于100Ω。
