教新手用串联谐振装置给35kv电缆打耐压

#技术新闻# 发布:2023-06-27 11:14

原创 834人浏览过

作为新手从事电力试验的朋友听到“串联谐振”就很懵,根本搞不清楚什么是串联谐振装置,就更别提它的工作原理和使用方法,下面就详细的介绍新手如何正确使用串联谐振装置给35kv电缆打耐压。

串联谐振耐压装置 串联谐振耐压装置

试验准备

需要准备基本拆卸工具之外,还有5000V绝缘电阻测试仪、变频串联谐振试验装置、隔离护栏,现在就假设:35kv电缆1公里,电缆截面积300mm²,每公里电容量0.194uF,试验时间60分钟,试验电压52kv,如果想知道为什么电压是52kv的可以参考下面的表格

工作电压U0/U 8.7kv/10kv 6kv/10kv 21kv/35kv 26kv/35kv
试验电压2.5U0 21.75kv 15kv 52.5kv 65kv

试验设备

针对35kv电缆更合适的是选用容量为135kvA/108kv串联谐振试验装置,匹配7.5kw变频电源,7.5kv励磁变压器和33.7kvA高压电抗器4台,需要注意容量过小容易烧坏串联谐振设备或者出现找不到谐振点情况。

试验方法

步骤一、首先用5000V绝缘电阻测试仪分别测量A相对地,B相对地和C相对地的电阻,按《电力设备预防性试验标准》,0.22KV的低压线路其绝缘电阻0.5兆欧以上,高压电缆每1KV的绝缘电阻不能低于1兆欧,因此35KV电缆绝缘电阻必须>35MΩ。

步骤二、绝缘电阻合格之后,将被测电缆的首位两端拆开,不要带任何负荷开关、断路器或者无关电力设备,我们的试验项目只针对高压电缆,然后我们可以从A相开始试验,将B相和C相短接并且可靠接地,接线图如下所示:

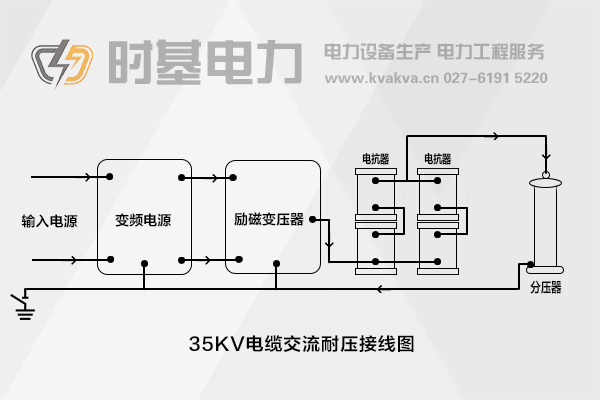

35kv电缆串联谐振耐压接线图

按照上述接线图连接好测试线并仔细检查接地是否可靠,节点是否紧固,同时要 做好隔离措施,并安排人员看守,然后进行下一步操作。

步骤三、接通并打开串联谐振装置的工作电源,进入主界面之后选择“参数设置”需要设置以下参数:

  • 1. 试验电压:试验电压是指我们所施加到电缆的最高电压,比如前面说的52kv就是试验电压。
  • 2. 试验时间:试验时间是指电压的持续试验,交接试验规程中要求是60分钟。
  • 3. 保护电压:保护电压是按照试验电压的1.1倍整定,也是防止设备故障电压持续上升一旦到达保护电压试验设备会强制停机,保护电缆不受过压损坏。

步骤四、开始试验,设置完成之后回到主界面选择“开始试验”,此时高压指示灯亮起,串联谐振装置开始自动查找试验频率,当试验频率确定之后试验电压持续上升,当达到试验电压时自动启动计时功能,试验时间到达之后,试验结束。

专题栏目串联谐振设备

以上就是新手用串联谐振装置给35kv电缆打耐压的全部试验过程,是不是很简单,如果您在使用中还有问题还可以直接联系我们的技术团队。
