高压线路为什么要核相及高压核相仪如何使用

#技术新闻# 发布:2023-07-10 08:25

原创 2726人浏览过

#导论

高压线路是将电能从发电厂传输到用户终端的重要组成部分,在输电过程中,电能需要通过输电线路进行传输,而输电线路的核相工作是确保电能传输的可靠性和稳定性的关键步骤,本文将详细介绍输电线路为什么要核相,以及使用无线核相仪核相方法。

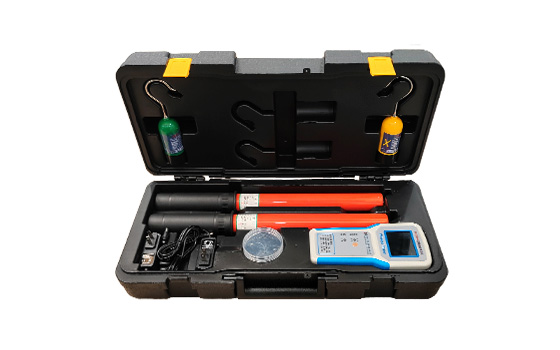

SJHX-HI 无线核相器 SJHX-HI 无线核相仪

#为什么要核相

输电线路的核相是为了检测和纠正电路中的相位差,相位差异是指电流波形之间的时间差,而在电力系统中,相位差异可能会导致电能传输过程中的不稳定性和安全隐患,因此,核相工作的目的是保持电源相位一致,消除相位异确保电能稳定传输,同时也能减少电能转换时的损耗。

核相仪方法

在电力系统中核相一般分为一次核相(高压核相)和二次核相。

1. 二次核相

在升压站首次投运或者设备改造再投运时要求对设备的二次部分进行核相,二次核相可使用相位伏安表或者万用表代替,在所对应开关柜的二次端子检查ABC的相位关系和向量图,检查过程比较简单就不过多阐述。

2. 一次核相

一次核相是通过相位差法来实现的,我们都知道三相交流电中ABC三相电源是存在120°的角度量,当两条电源线路中相位角度为零度时,说明该相为同相位,理解了前面所说的原理,那么测量时只需要将两个接受器分别挂在任意两条线路中,接收机收到信号之后计算差分角度,即可得出当前的相位关系,接线方法如下图:

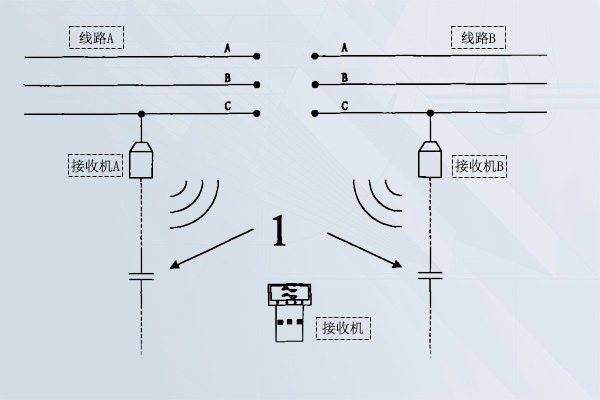

无线核相器使用方法接线图 无线核相器使用接线图

核相工具与设备

进行核相工作需要使用相应的核相工具和设备,根据核相方法的不同,核相工具和设备也有所不同,一次核相就用SJHX-HI无线高压核相仪,操作简单,安全可靠,二次核相就用 SJXW-H手持式三相相位伏安表 ,简单方便,并且能显示电流、电压、功率等相关参数,如果条件有限使用万用表也可以,可根据情况进行相应的调整。

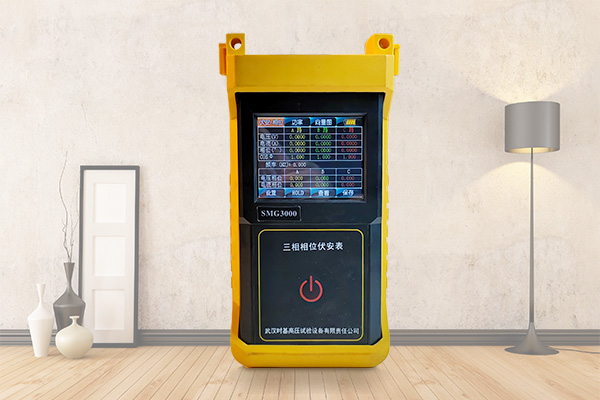

手持式三相相位伏安表 手持式三相相位伏安表

结论

高压线路的核相是确保电能传输可靠性的重要步骤,本文介绍了输电线路为什么要核相以及常用的核相方法,核相工作通过检测和调整电路中的相位差异来保证电能传输的稳定性,减少能量转换损失,不同的核相方法和工具可以根据实际需求选择和应用,在实际应用中,特定的核相方法和工具应根据电路特性、预期目标和可行性来进行选择,通过高质量且详细的核相工作,可以提高输电线路的效率和可靠性,为用户提供稳定可靠的电能供应。

"高压线路为什么要核相及高压核相仪如何使用"内容如有侵权请联系我们核查,转载请注明:https://www.kvakva.cn/news/68.html

产品中心 新闻资讯 承试试验设备

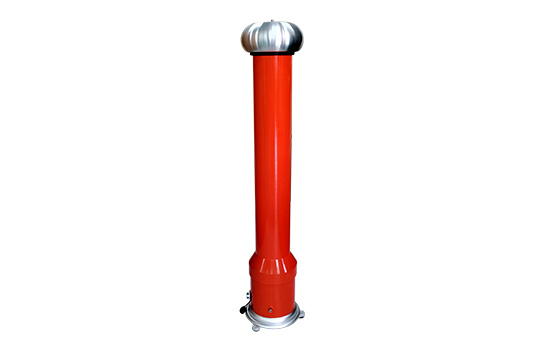

ZGF-Ⅶ 200kV/2mA直流高压发生器操作指南
