正确采用直流高压发生器对避雷器进行试验的方法

#技术新闻# 发布:2024-01-12 11:03

原创 292人浏览过

避雷器是一种电力试验项目中常用的电力设备,它的作用是当电力系统受到雷电侵害时,迅速将剩余电压泄放在大地,保护电力网的稳态运行,那么,在预防性或交接性试验时如何测试避雷器的质量和性能呢?近年来,一种新的方法得到了广泛推广和应用,那就是采用直流高压发生器对避雷器进行试验。

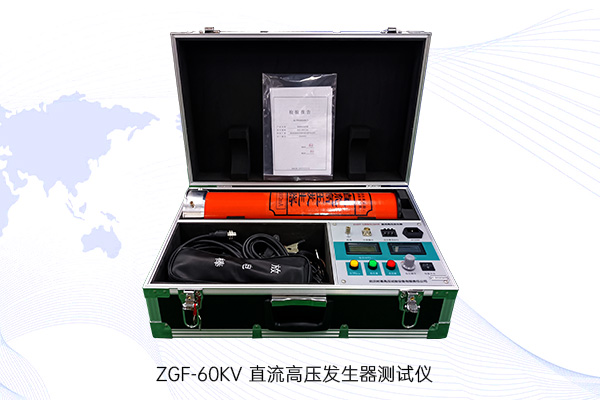

ZGF-60KV直流高压发生器测试仪

试验目的

直流高压发生器是一种能够产生高电压的电源设备,通过将直流电转换成高压直流电,可以提供一个稳定可靠的电压源,用于对避雷器进行试验,通过对不同电压等级的避雷器施加规定的电压和电流,监测其泄露电流可以评估避雷器的绝缘性能、击穿电压和耐受能力等。

在实际的试验过程中,采用直流高压发生器进行试验能够更准确地模拟雷电冲击的情况,直流电能更好地反映了真实雷电的特征,其次,直流高压发生器具有更高的稳定性和可控性,能够提供更稳定的试验条件,更精确地测量避雷器的性能。

试验方法

在了解试验方法之前我们线看一下具体的电气接线图,图中要注意的是整个电气回路的接地点一定要可靠,否者反冲击电压可能会造成人员触电,其次,如果避雷器安装在箱内,建议拆卸到空旷地方测量,防止外部因素影响泄露电流过大,导致不合格。

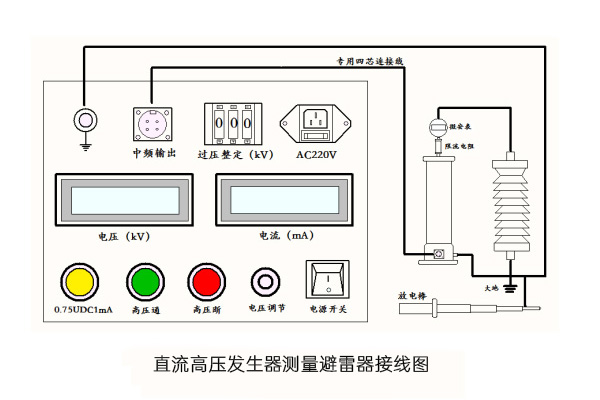

直流高压发生器测量避雷器接线图

具体方法流程如下:

  • ① 在做负载试验前,将高压屏蔽微安表安装在倍压筒上的高压输出端,并将配套的专用高压线分别接到微安表和被试品上。
  • ② 检查主机、放电棒、倍压筒、试品连接线、接地线连接是否正确,接地线连接是否可靠,检查高压安全距离是否符合要求后,方可进行高压试验。
  • ③ 确认仪器无异常后,接通AC220V电源开关,此时红灯亮,表示电源接通,按下绿色按钮,绿灯亮,表示高压通,可进行升压试验。
  • ④ 顺时针方向平缓调节调压电位器,输出端即从零开始升压,升压速度以每秒3-5kV上升至试验电压为宜,对于大电容试品升压时则需缓慢升压,且应在高压回路中串接限流电阻,同时监视电流表表头数值不能超过仪器额定电流值。对小电容试品如氧化锌避雷器、磁吹避雷器等缓缓升压至所需的电压(电流)的95%,再缓慢升至所需的电压(电流),然后从数显表上读出电压(电流)值。如需对氧化锌避雷器进行0.75UDC1mA测量时,先升至UDC1mA电压值,然后按下0.75UDC1mA按钮(黄色),此时电压即降至原来的75%,并保持此状态,此时可读取电流。测量完毕后,降压,将调压电位器回零后,按下红色按钮切断高压输出。若需再次升压,按下绿色按钮即可。
  • ⑤ 试验完毕后,降压,将调压电位器回零,按下红色按钮,切断高压并关闭电源开关。
  • ⑥ 对于氧化锌避雷器等小电容被试品,一般通过倍压通内部分压电阻放电,对电缆等大电容被试品一般要待被试品电压自放电至试验电压的20%以下,再通过配套的放电棒进行放电,待被试品充分放电后,将地线挂至高压输出端,才允许进行高压引线的拆除和更换接线工作。

综上所述,采用直流高压发生器对避雷器进行试验是一种高效、准确的方法,通过这种方法,可以更全面地评估避雷器的性能和质量,发现潜在的问题,并促进避雷器的进一步改进和优化,相信随着技术的不断进步,这种方法将会得到更广泛的应用和推广。
