第六章:隔离开关触指压紧力的标准和重要性

#技术新闻# 发布:2023-10-27 09:44

原创 712人浏览过

隔离开关是电力设备中起到电气连接的作用,它通过断开或连接电路,起到了保护人员和设备的重要组成单元,而触指是安装在触头末端的金属导通装置,是由触头、加固杆、弹簧、操作杆组成,其夹紧力的大小是影响隔离开关性能的一个重要指标,本文将详细介绍隔离开关触指压紧力的标准和重要性,并探讨如何选择优质的隔离开关,以使读者更加全面地了解隔离开关的设计和使用。

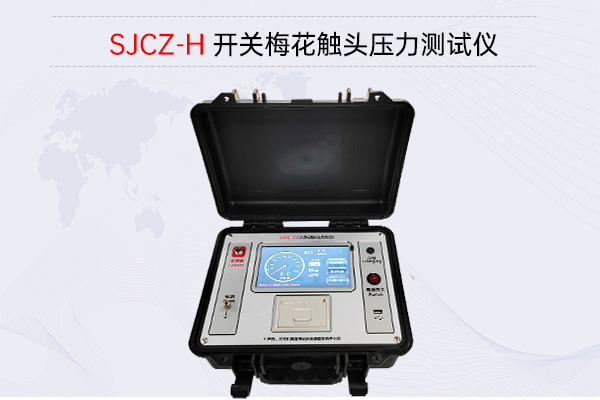

开关梅花触头压力测试仪 SJCZ-H 开关梅花触头压力测试仪

触指压力的标准

隔离开关触指压紧力是指开关接触片与触点之间施加的压力,触指压紧力必须足够大,要确保良好的接触可靠性,当接触片与触点之间压力不足时,容易引起接触电阻增大、导致触点发热带病运行,其次,触指压紧力还要保证每个触指具有一致性,如果其中一片压力不稳定或存在差异,可能导致接触异常或不稳定的情况,必然影响其工作的稳定性,那么日常试验中如何判定触指的压力是否合格呢?

隔离开关/开关触指压力的要求

型号 传感器外径 量程 梅花触头规格 梅花触头内径 测量范围 标准值
630A Φ35mm 0-500N 24片 33mm-34mm 200N-260N 180N
1250A Φ49mm 0-500N 30片 47mm-48mm 200N-260N 180N
1600A Φ55mm 0-500N 36片 53mm-54mm 200N-260N 180N
2000A Φ79mm 0-1000N 48片 77mm-78mm 400N-460N 180N
3150A Φ109mm 0-1000N 64片 107mm-108mm 400N-460N 380N

为确保隔离开关触指压紧力的要求,如何选择优质的隔离开关,需要考虑以下几个因素:

1. 材料选择:触指的材料选择对触指压紧力有很大的影响,通常情况下应选择硬度适中、弹性好的材料,以确保触指在施加压力时能够保持稳定的形状和性能。

2. 触点设计:触点的设计也是确保触指压紧力要求的重要因素之一,触点的形状、尺寸和表面处理等方面都会对触指的压紧力产生影响,因此,在设计触点时需要综合考虑这些因素,以实现预期的压紧力水平。

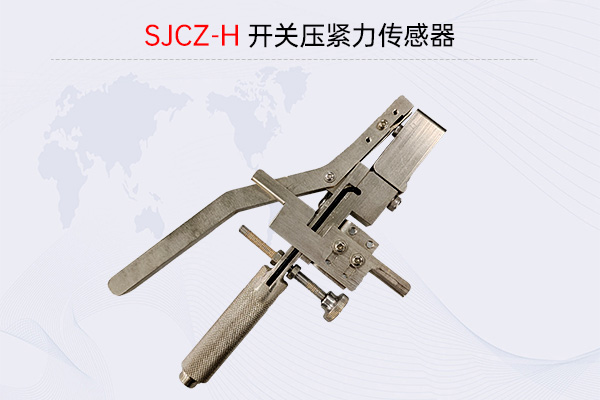

开关梅花触头压力测试仪压力传感器 开关梅花触头压力测试仪压力传感器

3. 加工工艺:加工工艺对触指压紧力的控制也非常关键,在加工过程中,需要确保加工精度和一致性,以保证触指的尺寸和形状符合设计要求,此外,还需要对触点进行适当的表面处理,以增加触指与触点之间的摩擦力和接触面积。

4. 质量控制:为了确保触指压紧力的要求得到满足,还需要进行严格的质量控制,在生产过程中,应采取适当的检测手段和方法,对触指压紧力进行检测和调整,以确保最终产品的性能符合要求。

总之,隔离开关触指压紧力的要求非常重要,它直接关系到开关的可靠性和性能,只有在设计、加工和质量控制等各个环节都严格把控,才能确保触指压紧力达到要求,从而保证开关的正常工作和长效的使用寿命。
