电流互感器励磁特性、变比极性、二次直流电阻试验方法

#技术新闻# 发布:2023-10-27 09:44

原创 405人浏览过

在电力行业中电流互感器是电力系统不可缺少的组成部分,它的作用是将大电流变换为小电流,用于给二次设备测量、保护和控制,电流互感器是预防性试验和交接性试验的重点,本文将详细介绍电流互感器的基本试验项目和具体的试验方法,让您对电磁式互感器的试验技术更加熟练。

互感器励磁特性、变比极性、二次直流电阻测试 互感器励磁特性、变比极性、二次直流电阻测试

一、试验项目

电磁式电流互感器是由初级绕组和次级绕组按照电磁感应原理将大电流转换成小电流(5A/1A);一次绕组通常用P1,P2表示,二次绕组通常用S1,S2表示,了解电流互感器的结构之后我们再来看一下如何开展具体的试验,互感器常见的试验项目包括以下几种:

  • 1.1 励磁特性(5%,10%误差曲线);
  • 1.2 二次直流电阻;
  • 1.3 变比极性;

二、测量设备的选择

在对电流互感器试验之前应该选着合适的产品,测量互感器的励磁特性、变比极性、二次直流电阻有“工频法”和“低频法”两种测量原理,工频法经济实惠,测量效率低,并且不具备二次直流电阻的测量功能,对于高电压等级(500KV)的电流互感器需要外接CT,低频法测量效率高,由于采用的是软件算法所有也能满足500KV系统的电流互感器基本试验内容,并且一次接线,励磁特性、变比极性和二次直流电阻同时测量,用户可根据实际情况选择。

工频法互感器测试仪 工频法互感器测试仪

三、检查接线

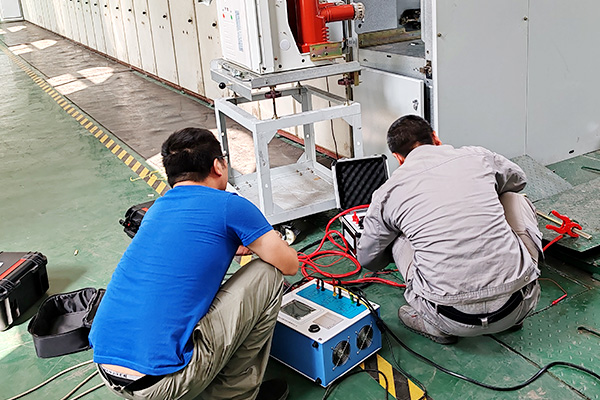

3.1 变比测量:工频法测量励磁特性、变比极性和二次直流电阻是需要分开测量,将伏安特性测试仪的一次侧P1、P2接入电流互感器的P1与P2,电流互感器的S1和S2接入伏安特性测试仪的S1和S2,注意将二次侧其它绕组短接并接地,打开伏安特性测试仪的电源开关,在测试类目中选择电流互感器,然后进入变比极性选项,选择“开始测量”,测量结果直接当前变比和极性,需要注意结果如果不是减极性还需要调整电流的方向。

3.2 励磁特性:励磁特性是指电流互感器铁芯的磁化特征,测量互感器励磁特性是将电流互感器一次侧开路,将伏安特性测试仪的K1和K2接入互感器二次侧并施加电压,测得励磁电流与所加电压的关系即为励磁特性又名“伏安特性”,我们再将他们绘制成关系曲线,即为“励磁曲线”。

3.3 二次直流:互感器的二次直流电阻工频法互感器测试是无法测得,可以单独使用 10A直流电阻测试仪或者变频式互感器综合测试仪测量,测量方法是将直流电阻测试仪的电流线接入被测二次绕组线圈即可,如果是变频法互感器综合测试仪在测量变比时二次直流电阻也同时测出。

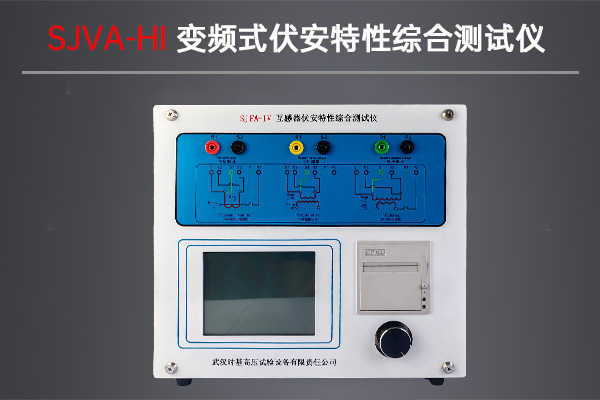

变频式互感器综合测试仪 变频式互感器综合测试仪

四、测试结果分析

在完成电流互感器的励磁特性、变比极性、二次直流电阻之后,需要对测试结果进行分析,比较原始出厂值和实际测量值之间的差异,如果差异较大,则需要进一步检查和分析原因,此外,测量时需要注意电流互感器的磁饱和,预防磁饱和就是将二次侧绕组短路来抵消一次侧的磁饱和。

通过以上的试验方法我们可以准确地掌握电流互感器的运行工况,在实际应用中,我们要定期对电流互感器进行校准和维护,以保证其长期稳定运行,为电力安全运行提供有力的保障。
