高压开关机械特性接线方法

#技术新闻# 发布:2023-08-02 09:02

原创 259人浏览过

高压开关是电力系统中的关键设备,它具有安全可靠、接线方便等特点,广泛应用于各种场合,在实际使用中,高压开关的接线方法至关重要,它不仅关系着设备的使用寿命,还影响着设备的安全性能和运行效率,本文将介绍高压开关的特性及接线方法。

高压开关机械特性测试仪 SJKG-I 高压开关机械特性测试仪

一、高压开关的测试与接线

高压开关按照类型可以分为真空开关,六氟化硫开关,油开关等好几种,每种开关都有其适用场合和优点,但是测量机械特性原理都差不多,应根据具体情况选择合适按照的方法,进行特性测试之前需要安装采样传感器采集同步数据,下面以真空开关为例将接线图放在下面。

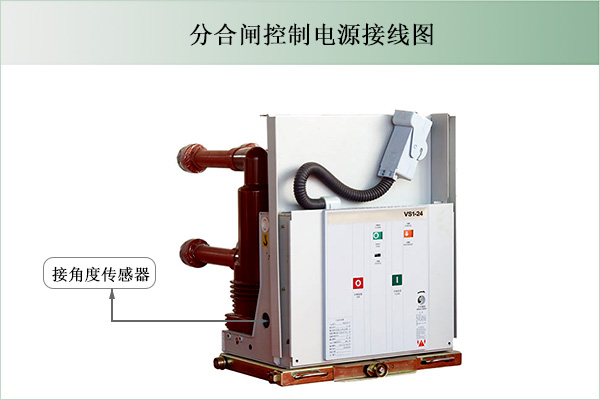

高压开关机械特性传感器接线图 高压开关机械特性传感器接线图

其次,要接断口的状态测量线,高压开关动特性测试仪配有专用测试线,分别由仪器引出,分别接入断路器ABC三相的静触头,将动触头合并可靠接地,然后就能在测试仪的测试界面就可以看到断开目前所处的状态。

然后,还要将分合闸电源接入控制回路,由测试仪内部电源触发断路器动作,分合闸电源一般是DC110V或者DC220V,用户可根据实际的电压在仪器设置界面设置对应的电压,外部接线是用专用测试线由测试仪的分合闸电源引出,分别接入控制回路的合闸线圈和分闸线圈,红色线是合闸线,绿色线是分闸线,黑色线是公共端,我也将接线原理图附在下方。

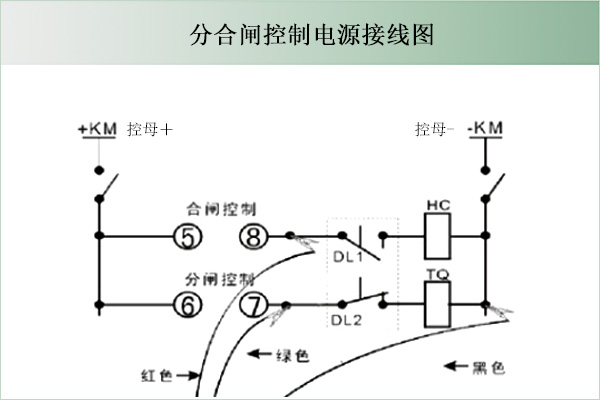

高压开关机械特性分合闸控制回路接线图 高压开关机械特性分合闸控制回路接线图

按照要求完成接线之后,就可进入测试界面设置相应的参数开始测试,关于参数的设置方法可阅览产品说明书,写的非常详细。

总之,高压开关是电力系统中不可缺少的设备,其特性和接线方法直接影响着设备的安全可靠性和运行效率,在选择接线方法时,应根据实际情况灵活选择,并严格按照规定进行接线,确保接线正确,数据真实,维护电力系统的稳定运行。

"高压开关机械特性接线方法"由时基电力分享知识,如有侵权请联系网络部门,如若转载,请注明出处:https://www.kvakva.cn/news/122.html
