变压器差动保护原理及接线图

#技术新闻# 发布：2023-08-03 08:57

原创 273人浏览过

差动保护的原理

差动保护是电力系统中用于保护变压器的主保护保护装置，几乎我们遇到的所有主变压器都有差动保护装置，差动保护的原理是通过基尔霍夫电流定律对变压器的流入和流出电流进行比较，来判断变压器内部是否存在故障，当由差动元件计算的差值超过设定的阈值时，就会触发保护动作，迅速切断变压器高低压两侧的开关，避免故障的进一步扩大。

SJBH-803B 便携式继电保护测试仪

差动保护分为纵联差动和横差保护，他们之前的区别可以简单理解为保护范围不同，对于变压器的差动保护一般是纵联差动保护，后面我们会具体写一下他们之前的区别和应用。

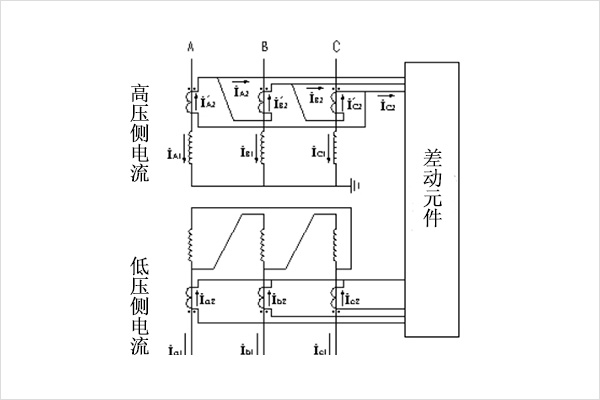

差动保护接线图

变压器差动保护的核心是差动电流继电器，当变压器的输入电流和输出电流一致时，不考虑空载、相位的情况下，差动电流为零，差动电流继电器的状态为正常，不会进行任何保护动作；而当输入电流和输出电流存在差异时，差动电流继电器会检测到差动电流，并输出保护信号，使断路器或开关触发断开，切断变压器的电源，差动电流继电器的灵敏度和阈值的选择非常重要，过高或过低都会影响差动保护的准确性和可靠性，差动保护应该采用继电保护测试仪进行正确的校验，下面是差动保护校验的接线图：

变压器差动保护接线示意图

变压器差动保护具有很强的灵敏度和速度，可以快速检测并切断故障电流，从而保护变压器不受损害，在实际应用中，差动保护常常与其他保护装置结合使用，以提高系统的安全性和可靠性，同时，差动保护还可以通过差动比率等参数的设置，来适应不同变压器的保护需求，总之，变压器差动保护是一种十分有效和可靠的电气保护装置，广泛应用于电力系统中，起到了保护设备和人员安全的重要作用。
