35kv继电保护交接及预防性试验报告(线路保护)

#技术新闻# 发布:2024-03-04 12:25

原创 816人浏览过

随着电力网的发展和用电容量的逐步增大,无论是发电系统还是用电系统通常都设有35kv低压绕组,对于三圈变压器还会设置10kv或者6kv低压绕组,设计多圈变压器是结合电网的结构和用户的需求,所以存在即合理,下面我们讲一下35kv系统中线路保护装置的预防性试验和交接性试验预防性试验和交接性试验报告的相关内容和主要项目。

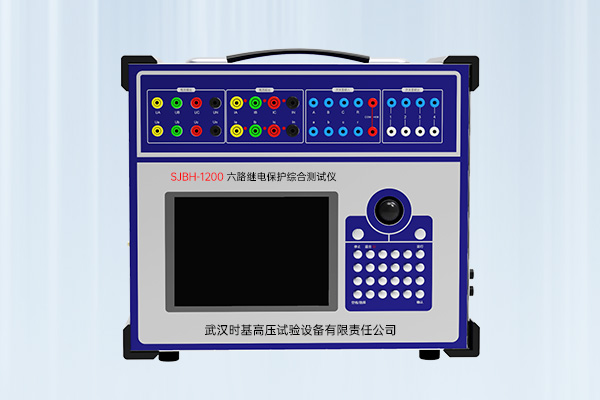

六相继电保护测试仪

35kv保护调试报告要体现哪些内容

时基电力从事10kv、35kv、110kv预防性试验工程多年,向国网系统,南网系统和内蒙古电网系统提交的调试报告也不少,不同公司和项目的管理要求不同,导致调试报告的版本多重多样,在保证继电保护功能的正确性、可靠性以外,对于调试报告大部分是模块化输出,总体试验项目围绕以下的内容编写:

  • 1)装置信息
  • 2)常规(外观)检查
  • 3)二次回路绝缘电阻测量
  • 4)开入量检查
  • 5)保护和测量通道电压、电流零漂检查
  • 6)保护和测量通道电压、电流采样检查
  • 7)三段式保护的功能校验(零序)
  • 8)整组传动出口校验
  • 9)防跳、重合闸、前加速、后加速、过负荷、PT断线检查
  • 10)故障录波启动检查

除此以外,根据现场实际情况还需要体现试验的相关信息,包括试验日期,试验环境,试验人员,安装位置,试验所用到的电力测试设备,检测标准和回路号等相关信息,这些信息是结合项目情况和项目蓝图如实填写。

以上试验内容仅针对于常规变电站的调试报告,如果是智能变电站还需要提供合智一体精度校验报告,光模块的光衰报告等等。

下载试验报告:线路保护试验报告

为了方便用户下载编辑使用,上面是小编为大家整理的思源UDC-311AG 线路保护测控装置调试报告,欢迎大家借鉴参阅,希望对大家有所帮助。
