什么是过流保护延时特性

#技术新闻# 发布:2024-01-15 11:08

原创 1033人浏览过

在“三段式”电流保护装置中,流过保护装置的短路电流与动作时间之间的关系曲线称为保护装置的延时特性,延时特性又分为定时限延时特性和反时限延时特性,定时限延时的动作时间是固定的,与短路电流的大小无关,反时限延时动作时间与短路电流的大小有关,短路电流大动作时间短,短路电流小动作时间长,短路电流与动作时限成一定曲线关系,时限保护也是电流保护的一种后备保护元件。

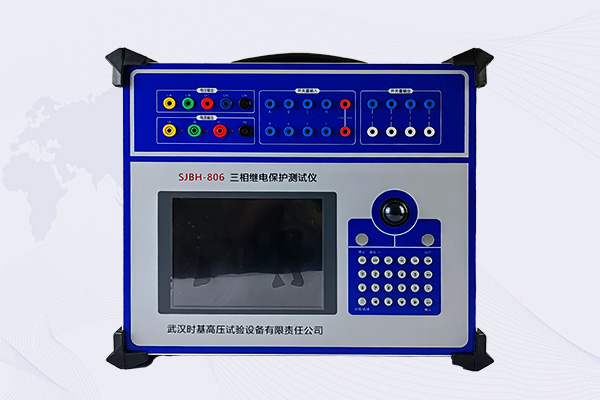

SJBH-806 三相工控继电保护综合测试仪 三相工控继电保护综合测试仪

一、过流保护器的作用和原理

过流保护器(也称为过载保护器)是一种常见的电路保护装置,用于防止电路过载和短路,其主要原理是通过电流互感器二次监测一次电流的幅值,当二次电流超过所设定的阈值时,保护元件会切断电路使开关跳匝,避免设备损坏或火灾等危险情况发生。

二、过流保护延时特性的意义

电力设备在运行中或启动时的电流冲击或瞬时过载电流是无法避免的,如果过流保护器对于每一个超过阈值的电流都立即触发跳匝措施,会频繁地切断电路,降低设备的可靠性和工作效率,比如:定时限保护、反时限保护、过负荷保护等,因此,引入过流保护延时特性可以解决这个问题,让保护器在一定时间内观察电流的趋势,判断是否为瞬时过载或启动时的电流冲击,避免误触发保护装置。

三、过流保护延时特性的实现方式

过流保护延时特性可以通过硬件或软件的方式来实现,具体方法有以下几种:

3.1 硬件延时电路:加入一个延时电路来延迟过流保护器的触发时间,延时电路可以采用电容、电感、电阻等元件组合而成,通过选择合适的元件参数和电路结构来实现所需的延时特性。

3.2 软件延时控制:利用微处理器或专用芯片实现过流保护延时特性,通过编程控制,在电流超过阈值时设置一个延时参数,保护器在延时时间内持续监测电流,判断电流是否稳定下降,以确定是否为瞬时过载或启动时的电流冲击,当达到延时的触犯条件时启动跳匝命令。

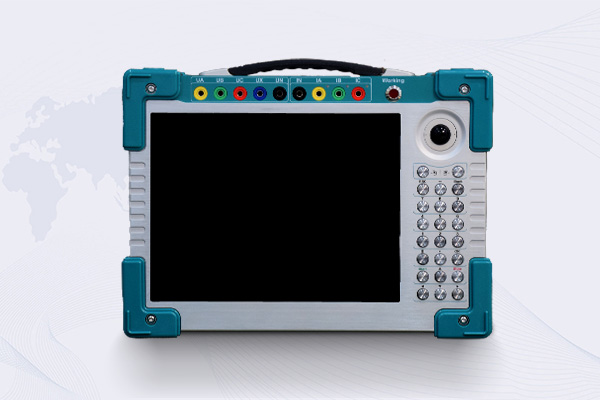

 SJBH-3H 便携式继电保护测试仪 便携式继电保护测试仪

四、过流保护延时特性的优势和应用

4.1 提高设备的可靠性:过流保护延时特性可以排除瞬时过载电流或启动时的电流冲击,降低误触发保护装置的概率,提高设备的可靠性和工作寿命。

4.2 节约维修成本:由于过流保护器不会频繁地被触发,设备的正常运行时间更长,减少了维修频率和维修成本。

4.3 适用于大功率设备:在大功率设备中,启动时的电流冲击常常较大,容易引起误触发,过流保护延时特性可以有效解决这个问题,避免误切断电路。

4.4 工业控制系统:在工业控制系统中,经常会遇到瞬时过载电流或启动时的电流冲击,因此过流保护延时特性广泛应用于工业自动化领域。

【总结】

过流保护延时特性是为了解决电路启动时的电流冲击或瞬时过载电流而引入的一种特性,通过延迟一段时间后再触发保护装置,可以降低误触发的概率,提高设备的可靠性和工作效率,在实际应用中,可以通过硬件延时电路或软件延时控制来实现这一特性,适用于大功率设备和工业控制系统等领域。
