中频直流高压发生器的原理、功能和使用方法

#技术新闻# 发布:2024-01-09 08:43

原创 320人浏览过

直流高压发生器又称“直流高压发生器测试仪”,是一种用于产生直流高电压的电力设备,广泛应用于科学实验、工业生产和医疗领域,它可将交流电压整流转换为直流高电压,为工业生产提供直流测试电源,本文将详细介绍直流高压发生器的原理、功能和使用方法。

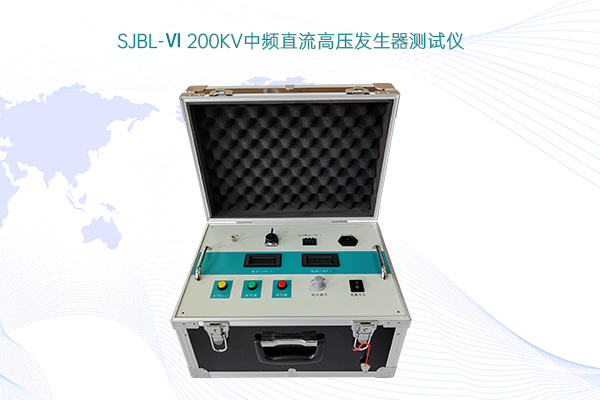

直流高压发生器测试仪

一、直流高压发生器原理

直流高压发生器的工作原理主要基于电压升压变换器的原理,它由变压器、整流器、滤波器和逆变器等组成,低电压经过变压器升压,然后经过整流器将交流电压转换为直流电压,再经过滤波器去除残余波动,最后通过逆变器将电压提高到所需要的高电压。

二、直流高压发生器功能应用

直流高压发生器具有多种功能和应用,可以用于科学试验中的高电压测试和研究,例如,在物理实验中,需要高电压来驱动粒子加速器或产生高能射线,其次,直流高压发生器还广泛应用于工业生产中的电场加工和高压静电除尘,它可以产生稳定的高电压,用于电源测试、材料表面处理和静电除尘等工作,此外,直流高压发生器还可以用于电力系统中避雷器的泄露电流试验等,广泛应用于航空、航天、船舶、电子、电力、石油、铁路、工业自动化等,有效提高工作效率,降低生产成本,提高产品质量,保证工作的安全性和可靠性。

三、直流高压发生器使用方法

使用直流高压发生器需要一定的专业知识和技巧,首先,操作者需要了解设备的安全操作规程,如正确连接电源和接地等,其次,根据实际需求设置所需的电压值和电流值,在操作过程中,要注意设备的运行状态和指示灯的显示,及时发现和解决故障,使用完毕后,及时关闭设备并进行必要的维护和保养。

下面是使用方法及流程:

  • ① 在做负载试验前,将高压屏蔽微安表安装在倍压筒上的高压输出端,并将配套的专用高压线分别接到微安表和被试品上。
  • ② 检查主机、放电棒、倍压筒、试品连接线、接地线连接是否正确,接地线连接是否可靠,检查高压安全距离是否符合要求后,方可进行高压试验。
  • ③ 确认仪器无异常后,接通AC220V电源开关,此时红灯亮,表示电源接通,按下绿色按钮,绿灯亮,表示高压通,可进行升压试验。
  • ④ 顺时针方向平缓调节调压电位器,输出端即从零开始升压,升压速度以每秒3-5kV上升至试验电压为宜,对于大电容试品升压时则需缓慢升压,且应在高压回路中串接限流电阻,同时监视电流表表头数值不能超过仪器额定电流值。对小电容试品如氧化锌避雷器、磁吹避雷器等缓缓升压至所需的电压(电流)的95%,再缓慢升至所需的电压(电流),然后从数显表上读出电压(电流)值。如需对氧化锌避雷器进行0.75UDC1mA测量时,先升至UDC1mA电压值,然后按下0.75UDC1mA按钮(黄色),此时电压即降至原来的75%,并保持此状态,此时可读取电流。测量完毕后,降压,将调压电位器回零后,按下红色按钮切断高压输出。若需再次升压,按下绿色按钮即可。
  • ⑤ 试验完毕后,降压,将调压电位器回零,按下红色按钮,切断高压并关闭电源开关。
  • ⑥ 对于氧化锌避雷器等小电容被试品,一般通过倍压通内部分压电阻放电,对电缆等大电容被试品一般要待被试品电压自放电至试验电压的20%以下,再通过配套的放电棒进行放电,待被试品充分放电后,将地线挂至高压输出端,才允许进行高压引线的拆除和更换接线工作。

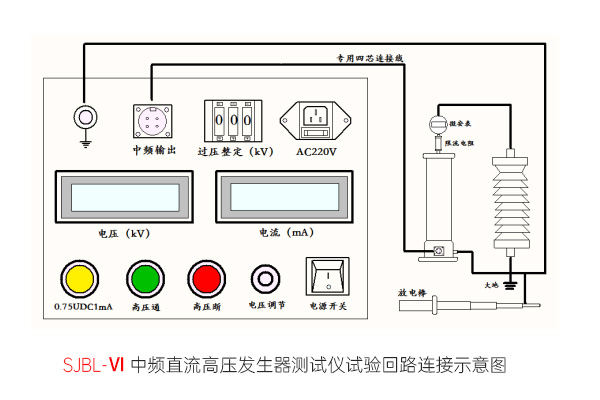

直流高压发生器测试仪接线原理图

回顾总结

综上所述,直流高压发生器是一种能够将低电压升压为高电压的设备,具有广泛的应用领域和重要的功能,了解其工作原理、功能和使用方法对正确操作和应用具有重要意义,希望本文能为读者提供有关直流高压发生器的全面和详细的知识,帮助他们更好地理解和使用这一设备。
