串联谐振品质因数Q解析,为你揭开谐振电路的奥秘

#技术新闻# 发布:2023-10-18 08:34

原创 1476人浏览过

串联谐振品质因数Q是衡量电路谐振性能优劣的重要指标之一,它被定义为串联谐振电路的能量储存能力与能量损耗能力之间的比值,品质因数Q越大,代表能量储存能力越高,能量损耗越小,谐振性能越好。

串联谐振试验设备 串联谐振试验设备

一. 品质因数Q值的定义与特性

品质因数Q是电路谐振的重要衡量参数,它与电路的能量储存能力和能量损耗能力密切相关。品质因数Q定义为电路的谐振频率f0与3dB带宽△f之比。数学表示为:

1.数学表示:Q = f0 / △f

其中,f0为谐振频率,△f为谐振曲线上两个点的频率差,使得电路的幅值衰减到最大值的0.707倍。品质因数Q越大,代表电路能量储存能力越高,能量损耗越小。

二. 串联谐振电路的谐振实现原理

串联谐振电路由电感L和电容C串联组成,在电路中引入一个外部激励源,当激励频率等于谐振频率时使得容抗与感抗相等,电路呈现出谐振现象。

三. 影响品质因数Q值的因素

1. 电感和电容的质量:电感和电容是序列电路的主要元件,它们的质量直接影响谐振电路的品质因数,高品质的电感和电容器具有较小的电阻和电损耗,能够提高品质因数Q的值。

2. 内部电阻:谐振电路中,元件本身的电阻也会导致能量损耗,从而降低品质因数Q的值。

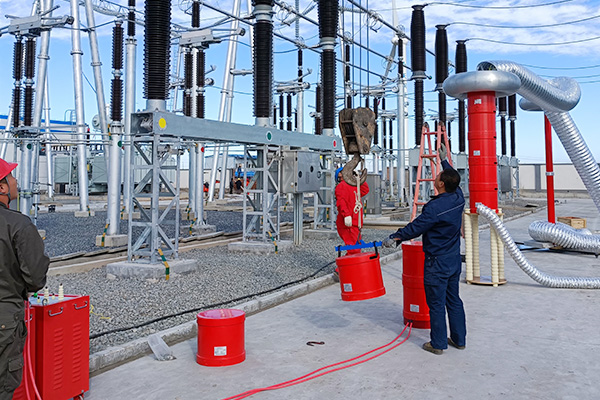

串联谐振试验工程 串联谐振试验工程

四. 提高品质因数Q值的方法

1. 优化电路设计:通过选择质量高的电感和电容,并减小元件的内部电阻,可以提高品质因数Q的值。

2. 加入补偿电路:通过在谐振电路中加入补偿电路,可以有效减少元件的附加损耗,提高品质因数Q的值。

3. 提高环境温度:在一些特殊应用场合,由于环境温度较高,元件的电阻会显著增加,从而导致能量损耗加大,品质因数Q下降。此时,通过降低环境温度,可以有效提高品质因数Q的值。

五. Q值的优势

通过对串联谐振品质因数Q值的解析,我们可以更好地理解谐振的原理和性能特点,在实际应用中,合理选择电感和电容,以及优化电路设计,可以提高品质因数Q的值,从而获得更好的谐振性能。
