线路保护中重合闸后加速调试方法

#技术新闻# 发布:2023-10-05 10:58

原创 1049人浏览过

关键词:继电保护装置校验、重合闸后加速校验

后加速是作用于重合闸之后加速跳匝,就是当线路第一次故障时,保护有选择性动作,然后进行重合,如果重合于永久性故障上,则在断路器合闸后,再加速保护动作,瞬时切除故障,与之对应的还有“前加速”。

后加速的工作过程如下:

当线路发生故障之后,保护装置检测到异常电流启动跳匝指令,经过定值延时之后自动重合闸功能再次启动合闸,如果此时故障电流依然存在,那么线路保护装置启动加速跳匝,使故障加速切除,如果故障电流消失了,那么就直接投入运行,我们把这两种的故障类型分为瞬时性故障和永久性故障。

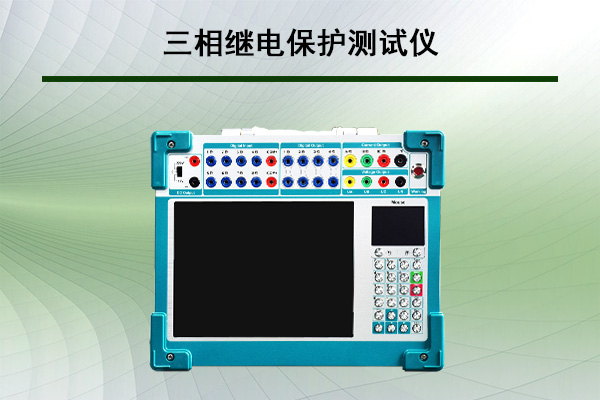

三相继电保护测试仪 三相继电保护测试仪

后加速保护校验方法

线路保护的后加速功能一般与重合闸功能配合使用,下面我们看一下现场如何对线路保护的功能进行全面的校验。

1. 对于新手而言,我们可以不用考虑保护的逻辑关系,直接将继电保护装置中过流I段,过流II段和重合闸保护功能全部退出,在保护绕组上直接加后加速的保护电流,即可启动后加速的保护功能,如果要验证跳匝出口的正确性,可将对应开关出口的硬压板投入并置于合闸位置即可。

2. 下面将要说到的一种方法是老手的调试方法,先按照定值单检查保护装置的过流保护定值和重合闸功能是否正确且处在投入状态,将继电保护装置的输出电流线分别接入保护绕组的A相、B相和C相绕组中,然后在继电保护仪中加一个正常的电流进行采样,检查显示电流是否正确,以上工作正确之后,在继电保护测试的主界面选择“状态序列”功能。

这里我们需要添加以下几种状态:

  • 1. 正常状态,添加正常状态先让消除保护装置的故障信号,可以避免闭锁功能;
  • 2. 故障状态,添加故障电流状态,让保护装置启动保护跳匝,并自动重合;
  • 3. 故障状态,添加后加速的保护定值,重合之后检测到故障再次后加速跳匝。
  • 4. 结束状态,结束状态恢复到正常电流电压即可。

以上几种状态需要注意重合闸的充电时间,一定要躲过重合时间,也可在保护装置设置中修改充电时间。

以上方法您学会了吗?微机保护的功能校验重在实际操作,我们为您提供清晰的调试大纲,操作细节还需要具有丰富的现场经验,遇到问题才能够及时的解决。
