双端接地开关动特性测试仪

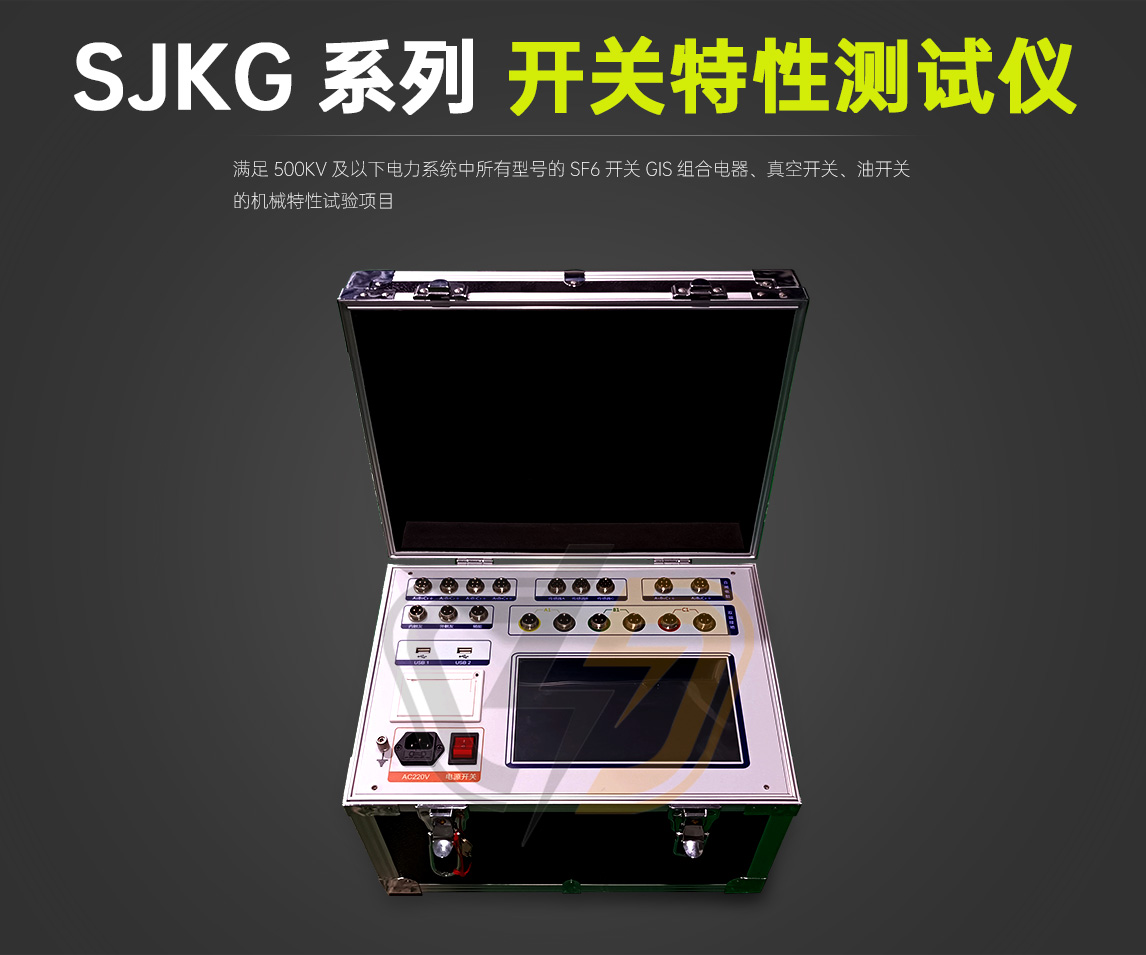

SJKG-IV双端接地开关动特性测试仪

双端接地高压开关动特性测试仪用于测量220kv-500kv系统中开关双端接地的机械特性,采用工控机平台和500kv抗干扰电路,利用感应法可轻松获得测量数据,同时还能分析开关的震动频率

产品特征
标配直线传感器,万能传感器,角度传感器
预留激光传感器的接口,安装方便,操作简单

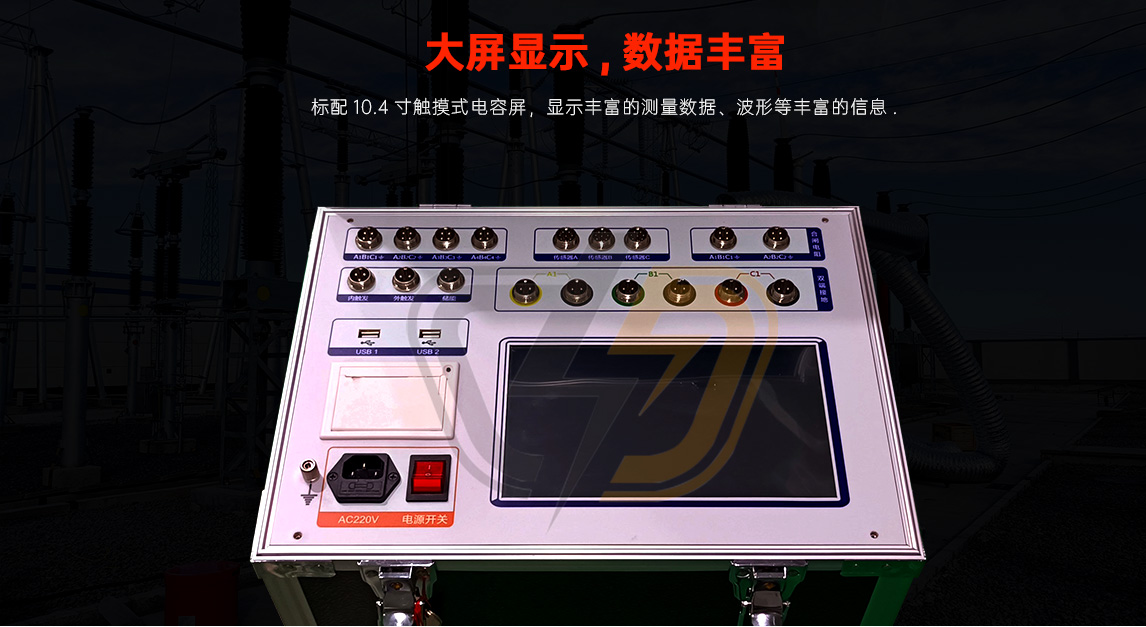

嵌入型工业控制电路,搭载cortexTM-A8处理器,反应快,功能强大
产品报价、产品咨询、技术方案,售后服务可与我们联系!

双端接地测量功能及原理

双端接地是指能线路两端有接地情况下测量断路器分断时间,开合行程,低电压,重合闸等综合数据,现场测量双端接地的条件因素相对比较复杂,比如线路阻抗、高频电流、电磁干扰等众多影响测量数据因数。

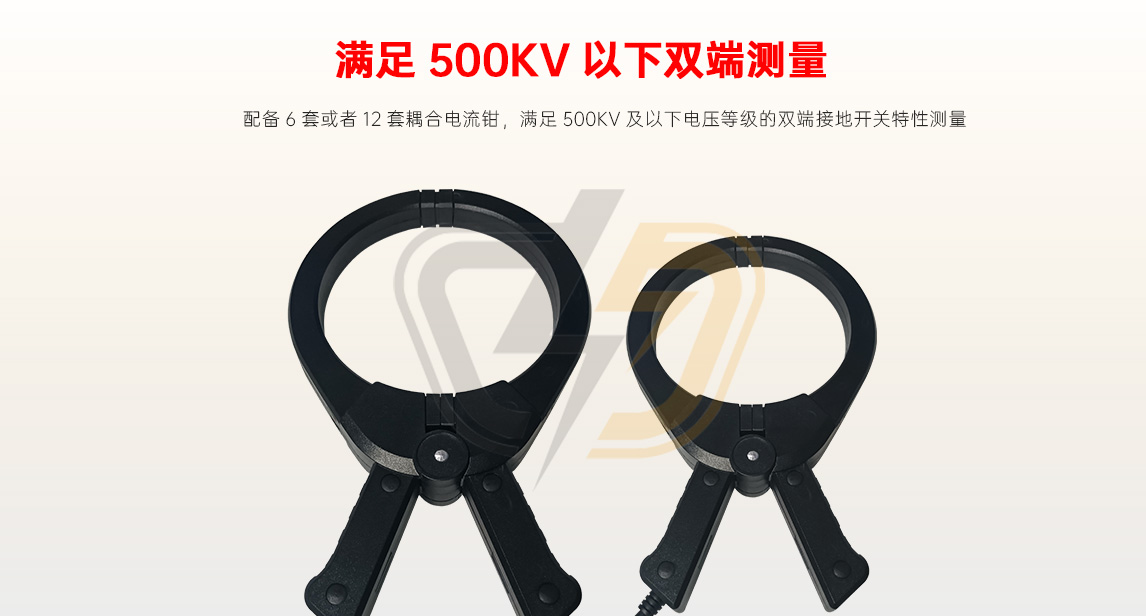

目前对于双端接地的有直接法和感应法,感应法现场使用更简单,可用于220kv系统中GIS的三路双端接地。

双端接地开关特性测试仪的特征

技术参数

1. 基础参数
时间测量 12路  固有分闸(合闸)时间
分闸(合闸)相内不同期
分闸(合闸)相间不同期
合闸(分闸)弹跳时间,弹跳次数
内触发测试范围:0.01ms~20s,外触发:0.01ms~200s
在200ms以内准确率:(0.05%t±0.1)ms
合闸电阻测量 3/6路固有分闸(合闸)时间
分闸(合闸)相内不同期
分闸(合闸)相间不同期
合闸电阻投入时间、电阻值
测量范围 30~10KΩ,分辨率0.1Ω,准确度:≤1%±2个字
重合闸测量 合分、分合、分合分
测速范围 1mm传感器0.01~25.00m/s;0.1mm传感器0.001~20.0m/s;360°角度传感器1周波/0.25°
行程测量 动触头行程(行程)、接触行程(开距)、超行程、过冲行程、反弹行程
测速范围 1mm传感器0.01~25.00m/s,0.1mm传感器0.001~2.50m/s(0.5°角度传感器1周波/0.5°)
标配传感器 直线传感器50mm;加速度传感器600mm;角度传感器0~360°
*选配传感器 直线传感器300mm,500mm,1000mm;激光传感器300mm
线圈电流测量范围 0~40A,最小分辨率:0.01A
工作电源 AC/DC 220V±10%;50Hz±2%
直流电源 输出DC15~260V(300V)连续可调,输出电流:220V电压以下≤20A(短时)
外触发 触发电压AC/DC10V~300V,电流:≤120A(短时)
2. 双端接地开关测量
测量原理 感应法
分闸时间 三路固有分闸(合闸)时间
不同期 分闸(合闸)相内不同期
弹跳时间 合闸(分闸)弹跳时间及波形

* SJGK-IV 开关动特性测试仪有多种规格和型号,图片仅供参考,产品最终参数以技术协议为准!

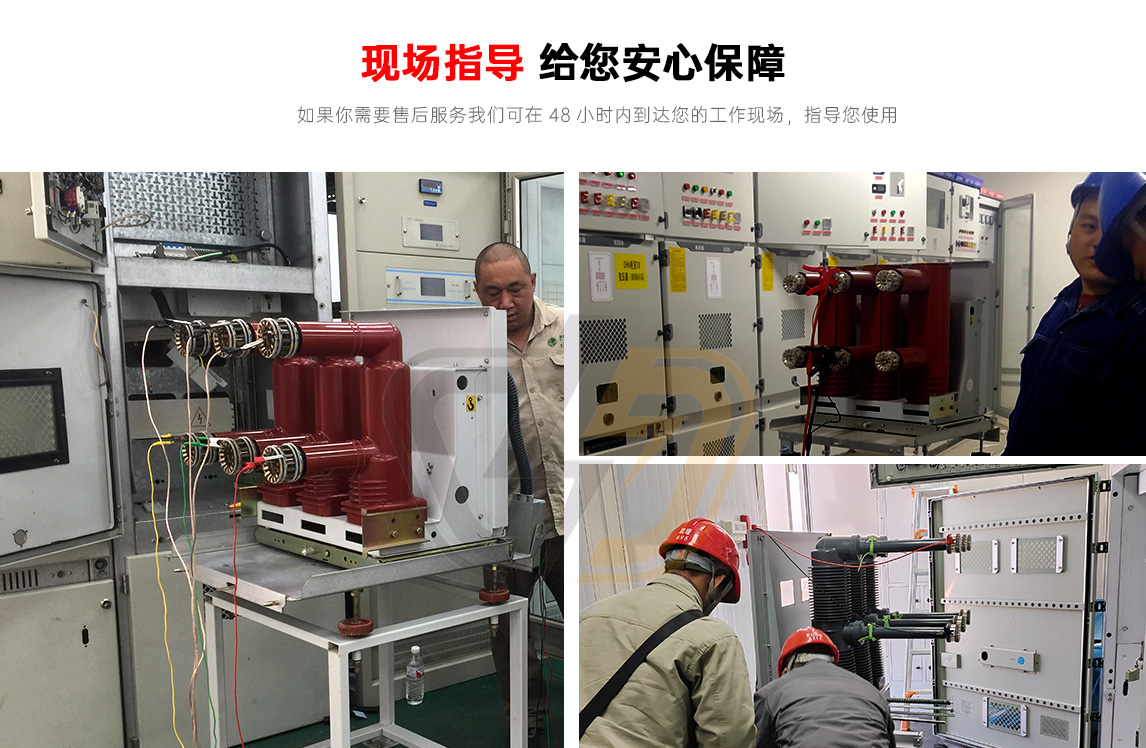

双端接地开关动特性测试仪 高压开关特性测试仪 SJKG-IV高压开关特性测试仪 高压开关特性测试仪(图4)
