高压开关回路电阻测试仪使用方法

#技术新闻# 发布:2023-07-14 10:03

原创 499人浏览过

高压开关回路电阻测试仪又称为“开关接触电阻测试仪”,是测试高压开关触指接触的电阻,通常被用于电力系统交接试验和预防性试验中,本文将详细介绍高压开关回路电阻测试仪的使用方法。

一、回路电阻测试仪的组成

高压开关回路电阻测试仪主要由测试主机、测试线缆和夹具组成,其中测试主机是整个测试仪器的核心部件,它能够提供测试电源并测量测试结果,测试线缆则被用于连接测试主机和被测试的设备,通常长度为数十米或数百米,夹具则用于连接测试线缆和被测试设备的终端。

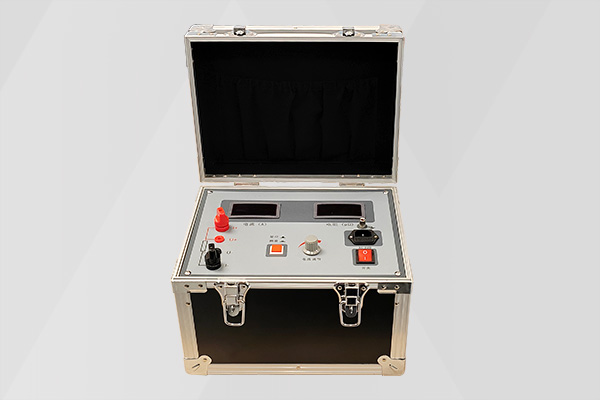

回路电阻测试仪 回路电阻测试仪

二、测试流程

在进行高压开关回路电阻测试前,需要做好以下几个准备工作:

  • 1. 对测试夹具进行必要的清洁和检查,确保能够正常连接被测试设备的终端。
  • 2. 确认被测试断路器已经处于合闸状态,才可以进行测试。

进行测试时,需要按照以下步骤进行:

  • 1. 将测试主机连接到电源,并打开电源开关;
  • 2. 将测试电缆连接到测试主机上的相应插头;
  • 3. 将测试夹具分别连接到测试电缆的末端和终端;
  • 4. 在测试主机上选择要输出的电流,并输入被测试设备的参数;
  • 5. 开始测试,并等待测试主机显示测试结果。

在测试结束后,需要做好以下几个工作:

  • 1. 关闭测试主机电源,并断开测试线缆和夹具;
  • 2. 对测试夹具和测试线缆进行必要的清洁和维护;
  • 3. 将测试仪器存放在合适的位置,防止损坏。

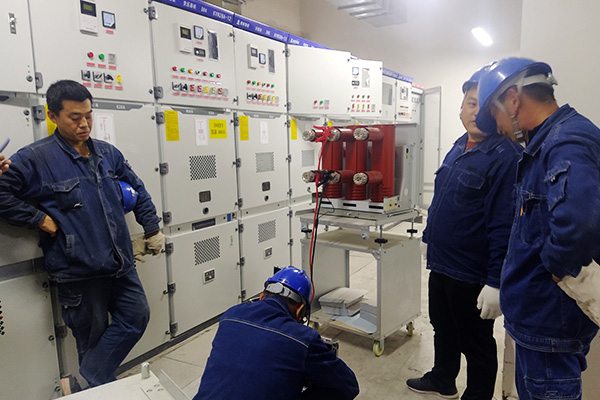

回路电阻测试仪测试现场 回路电阻测试仪测试现场

三、注意事项

在使用高压开关回路电阻测试仪时,需要注意以下事项:

  • 1. 在测试过程中要保持安全距离,确保测试人员不会被电击;
  • 2. 在测试之前需要对测试夹具和测试线缆进行必要的检查和清洁,确保其良好的连接性和绝缘性;
  • 3. 在测试过程中需要注意测试仪器的工作温度和湿度范围,避免出现超出规定的情况;
  • 4. 在测试结束后需要对测试仪器和测试线缆进行良好的保养和维护,以延长其使用寿命。

分类产品开关测试仪设备

高压开关回路电阻测试仪是电力设备测试中的重要仪器之一,通过本文的介绍,读者可以更好地了解高压开关回路电阻测试仪的使用方法和注意事项,从而更好地进行电力设备的维护和测试。
