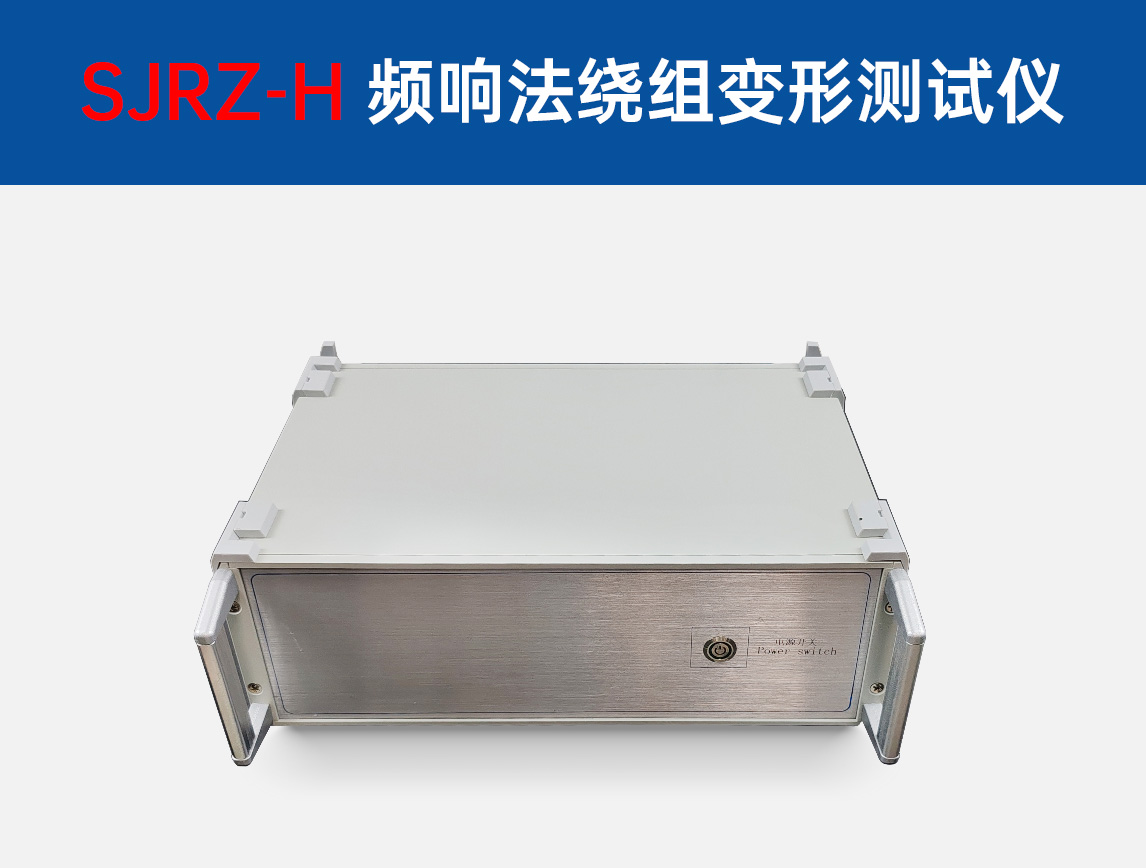

SJRZ-H频响法绕组变形测试仪

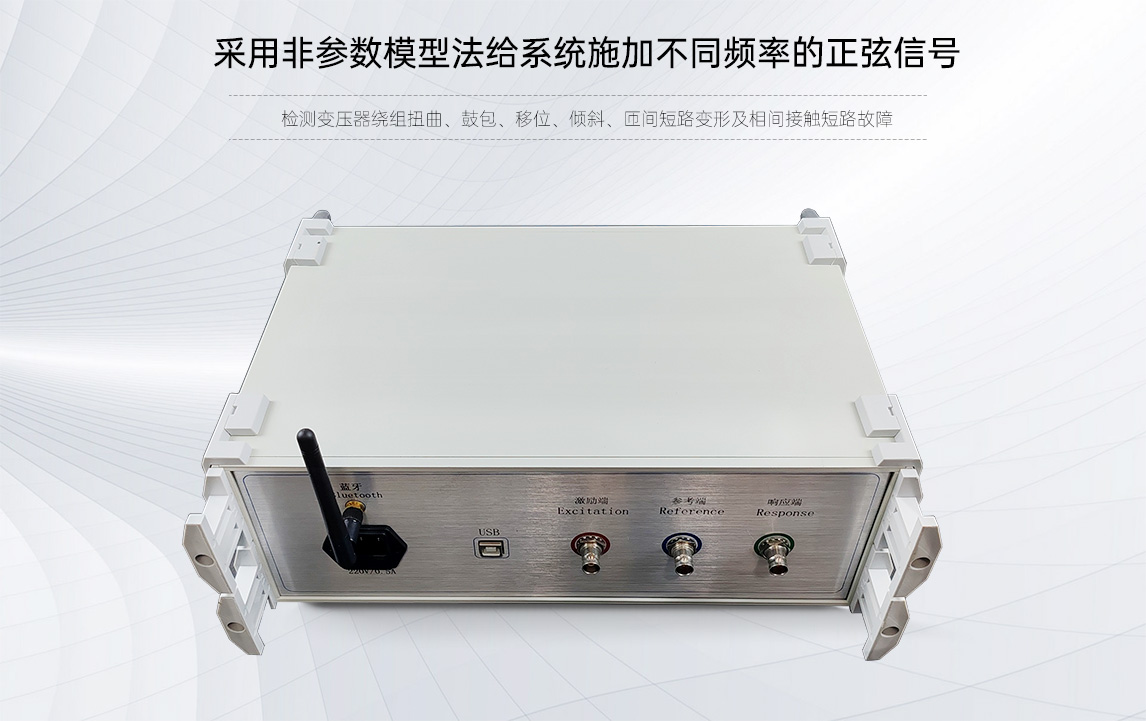

频响法绕阻变形测试仪又称“频率响应法绕组变形检测仪”,是采用非参数模型法给系统施加一系列不同频率的正弦信号,观测这些正弦信号的不同输出响应并绘制成数学模型,主要用于检测变压器绕组是否发生扭曲、鼓包、移位、倾斜、匝间短路变形及相间接触短路等故障。
- 产品特征
- 采用DDS专用数字高速扫频技术
- 具有线性扫描,对称扫描功能,并配备智能分析诊断系统
产品报价、产品咨询、技术方案,售后服务可与我们联系!
频响法绕阻变形测试仪又称“频率响应法绕组变形检测仪”,是采用非参数模型法给系统施加一系列不同频率的正弦信号,观测这些正弦信号的不同输出响应并绘制成数学模型,主要用于检测变压器绕组是否发生扭曲、鼓包、移位、倾斜、匝间短路变形及相间接触短路等故障。
频响法绕阻变形测试仪又称“频率响应法绕组变形检测仪”,是采用非参数模型法给系统施加一系列不同频率的正弦信号,观测这些正弦信号的不同输出和响应并绘制成数学模型,主要用于检测63kV~500kV电力变压器的内部结构性故障的检测,例如:扭曲、鼓包、移位、倾斜、匝间短路变形及相间接触短路等故障。

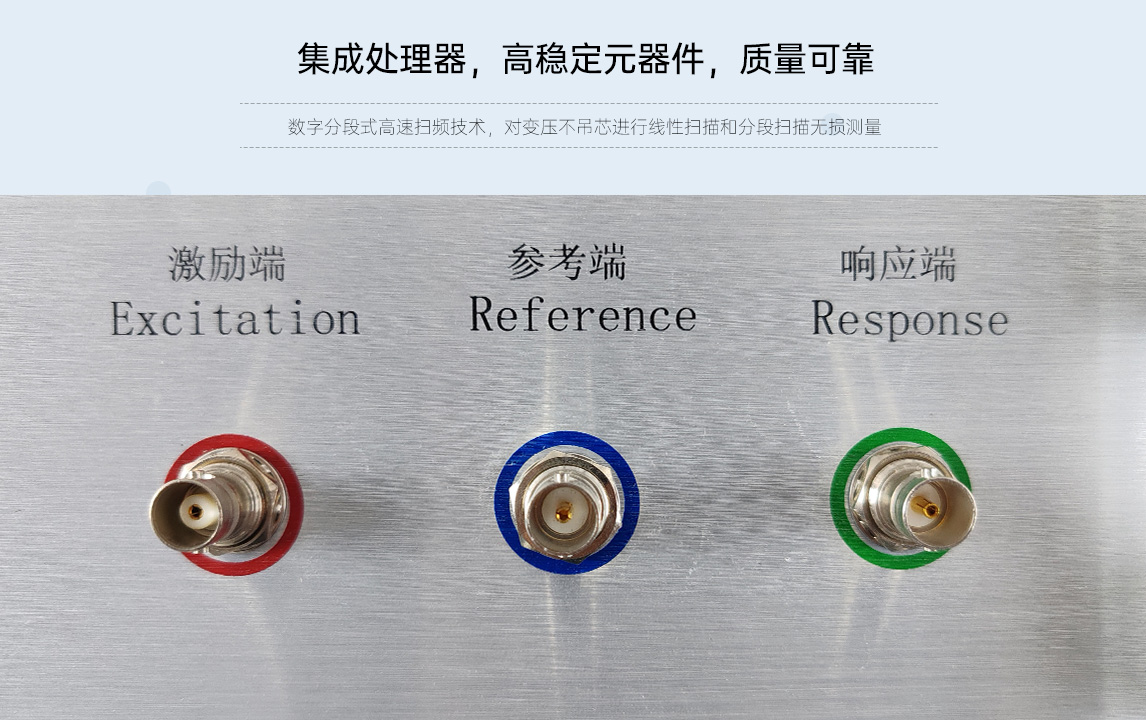

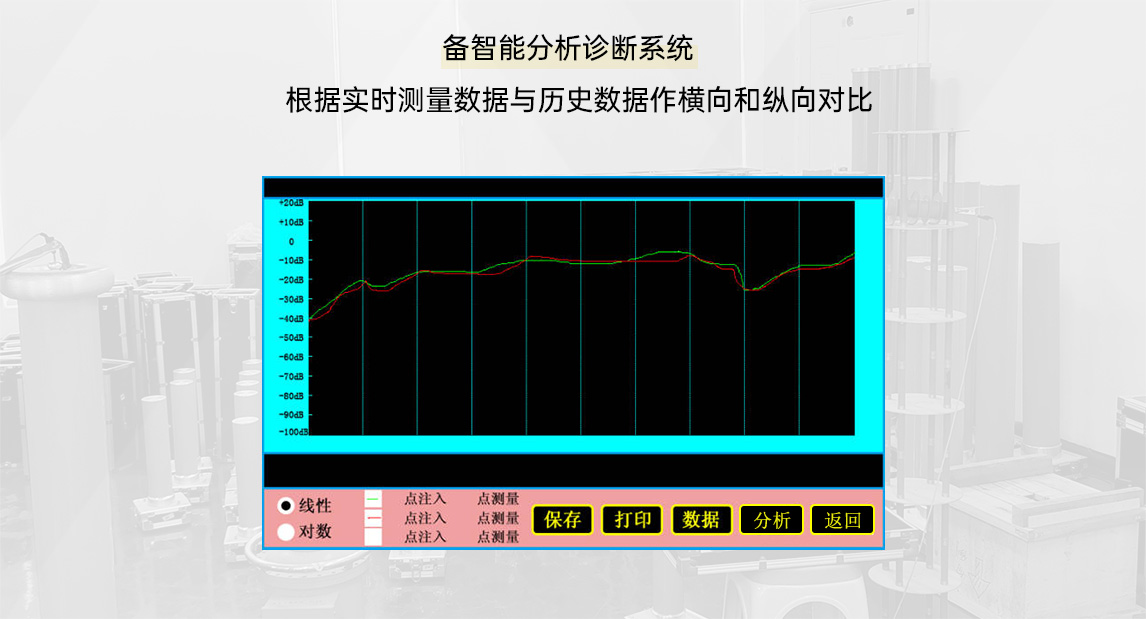

频响法绕阻变形测试仪采用分体式结构,主机负责采集和发送数据,通过485与外部上位机联机使用,运用数字频率合成专用数字分段式高速扫频技术,具有线性扫描,分段扫描功能,在变压器不吊芯的情况下无损测量绕组内部结构变化,软件配备智能分析诊断系统,可根据实时测量数据与历史数据或者出厂数据做横向和纵向对比,测量过程全自动完成,测试结果稳定性较高、重复性较好。
电力变压器绕组变形测试仪、频率响应法绕组变形检测仪、变压器绕组变形检测仪、变压器绕组变形测量仪、变压器绕组变形分析仪
线性扫描 | 1kHz~1MHz |
分段扫描 | 0.5kHz~1kHz;0.5kHz~10kHz;10kHz~100kHz;100kHz~500kHz;500kHz~1MHz |
幅度测量范围 | -100dB~+20dB |
幅度测量精度 | +20dB~-60dB;±1dB |
-60dB~-100dB;±2dB | |
扫描精度 | 0.01% |
信号输入阻抗 | 1MΩ |
输出阻抗 | 50Ω |
同相测试重复率 | 99.5% |
规格 | 300mm×340mm×120mm; 6kg |
频响法绕阻变形测试仪以实物拍摄,可能由于升级导致更新不及时,产品最终参数以技术协议为准!
