绕组直流电阻测试仪与测量标准

#技术新闻# 发布:2023-08-31 08:43

原创 462人浏览过

绕组直流电阻测试仪是电力检测、电力试验工业领域中不可或缺的一项工作,绕组直流电阻测试仪作为一种重要的测试设备,用于衡量变压器绕组质量起到重要作用,本文将详细探讨绕组直流电阻测试仪的原理和测量标准,帮助读者更好地理解和应用这一利器。

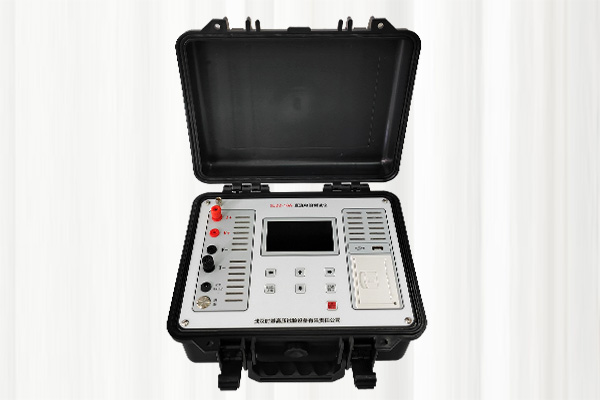

10A直流电阻测试仪 SJZZ-10A数字直流电阻测试仪

绕组直流电阻

绕组直流电阻测试仪(又称为直流电阻测试仪)是用于测量电动机、变压器、互感器等感性设备绕组直流电阻的专用仪表,它通过在绕组上加一定大小的直流电流,测量电压与电流之间的关系,从而计算出绕组的电阻值,具有成熟的测量技术和算法,测量高精度和稳定性强,可以满足复杂绕组电阻测量的要求,绕组直流电阻测试仪结构方面是由电流源、测量电压、计算电阻值和显示结果的部分组成,它能够准确测量各种类型的绕组电阻,包括变压器、电机、发电机等。

在使用绕组直流电阻测试仪进行测量时,需要注意相关试验标准,测量环境应在无电磁干扰的环境中进行测量,以保证测量结果的准确性,其次是测量电流的选择,一般情况下,测量电流的大小应根据被测绕组的阻值范围来确定,以保证测量结果在仪器的量程范围内,此外,还需要注意接触电阻的影响,应确保测试仪的接触电阻足够小,以避免对测量结果的影响。

测量直流电阻应符合下列规定:

  • 1. 1600kvA以上变压器相间绕组之间差别不应大于4%;
  • 2. 无中性点引出,线间绕组直流电阻小于2%;
  • 3. 1600kvA以上三相变压器相间绕组之间差别不应大于2%;
  • 4. 无中性点引出,线间绕组直流电阻小于1%;
  • 5. 同温下直流电阻与出厂实测数据相对变化小于2%;

绕组直流电阻的用途

绕组直流电阻测试仪的应用范围非常广泛,在电力行业中它被广泛用于变压器绕组的测量和检验,通过定期检测变压器绕组的电阻变化情况,可以及时发现潜在的故障和问题,也可用在电力产品制造业中对电机的质量检测和维护,通过对电机绕组电阻的测量,可以评估其绝缘状态和导电性能,及时判断电机的可靠性和寿命,此外,绕组直流电阻测试仪还被广泛用于电力设备的预防性维护,以延长设备的使用寿命,提高设备的可靠性。

总结

绕组直流电阻测试仪作为一种重要的电力测试设备,在电气维护中起着关键的作用,本文针对绕组直流电阻测试仪的原理和测量标准进行了详细介绍,希望读者能够更好地理解和应用这一利器,在今后的工作中,我们应注重绕组直流电阻测试仪的技术创新和应用研究,进一步提高电气维护的效率和准确性,更加方便工程师在现场进行维护和测试。
