电缆交流耐压及电缆振荡波局放测试系统

#技术新闻# 发布:2023-07-26 09:05

原创 638人浏览过

电缆交流耐压和电缆振荡波局放测试都属于预防电力设备安全运行的主要措施,电缆交流耐压作用于电缆的整体绝缘水平,而电缆振荡波试验作用于电缆的局部绝缘水平,从两者的原理上来讲,电缆交流耐压采用的时工频电压,而振荡波采用的是高频或者特高频测量,在用途上就目前而言,电缆交流耐压属于必须测试项目,而电缆振荡波并没有严格要求测量,但是电缆振荡波测试技术也在广泛推广,下面就电缆交流耐压及电缆振荡波局放测试系统的组成作为简单的了解,方便读者认识两种测试设备的构造和用途。

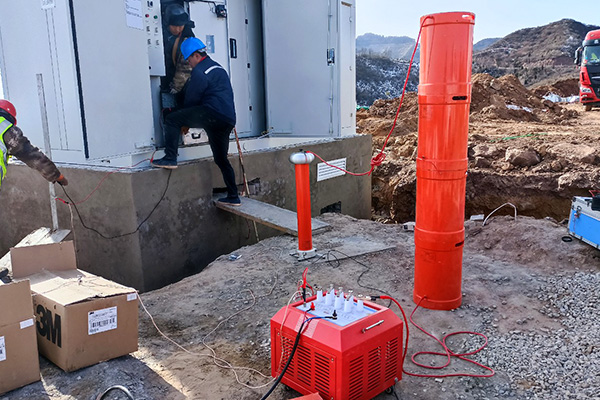

电缆交流耐压试验 电缆交流耐压试验(串联谐振试验装置)

电缆交流耐压试验

电缆交流耐压是一种交流电压试验,也可以叫做工频耐压试验装置或者 电缆串联谐振试验装置,它是由变频电源,励磁变压器、电抗器和补偿电容分压器组成,在对电缆进行交流耐压试验时提供足够容量的电流和电压,交流耐压设备不仅只用于电缆的交流耐压试验,还可用于变压器、GIS电气,电容器、电抗器的高电压设备的交流耐压试验。

电缆振荡波局放测试

对电缆开展振荡波局部放电测试是评估电力电缆绝缘质量另一种方法,由于电缆的绝缘结构往往会因为加工技术、生产工艺或原材料不纯存在气隙和有害性杂质,在绝缘与半导电屏蔽层之间存在间隙或半导电体向绝缘层突出,在这些气隙和杂质尖端处极易产生局部放电,这种局部放电属于绝缘缺陷,长期运行过程中电离碰撞产生碳化是绝缘水平快速下降,最终就导致电缆发生故障。

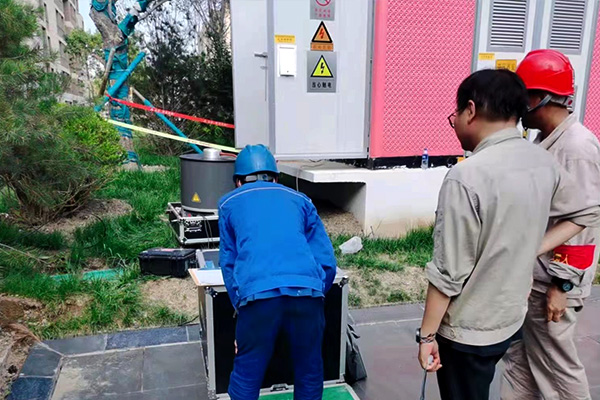

电缆振荡波局放试验 35kv电缆振荡波局放试验

电缆振荡波局放测试系统由阻尼振荡波状态检测系统、脉冲反射器、降频电容器、高压开关控制器和局部放电校准器组成,加压到一定范围之后进入LC振荡阶段,在这个阶段利用局部放电校准器对当前电缆的放电量进行校准,电缆振荡波局放测试系统的设计电压和容量也有被测体的容量或者电压等级决定,目前诊断35kv及以下电压等级的电缆振荡波局部放电比较多。

本文总结

对电缆进行振荡波局放测试不是非必要的,但是也有一定的意义,有关单位提供过长期的数据跟踪,发现有局部放电绝缘缺陷的电缆大部分不如正常电缆使用寿命长,当然这还与负荷、温度、环境等众多因素有关,需要等到更加权威的数据认证,而电缆交流耐压是不可缺的试验项目,如果您是在了解电缆交流耐压及电缆振荡波局放测试系统的相关知识,是否对您有帮助呢!
