电缆故障高压闪络法和低压阻抗法定位方法

#技术新闻# 发布:2023-07-26 09:05

原创 242人浏览过

目前针对不同电压等级的电缆发生故障所采用的测量原理主要有高压闪络法原理低压阻抗法原理,高压闪络法根据它的特性又称为“烧穿法”,同理,低压阻抗法又称为“跨步电压法”,下面将详细介绍高压闪络法和低压阻抗法定位法的使用方法及注意事项,以帮助读者更好地了解电缆故障的类型去选择合适的产品。

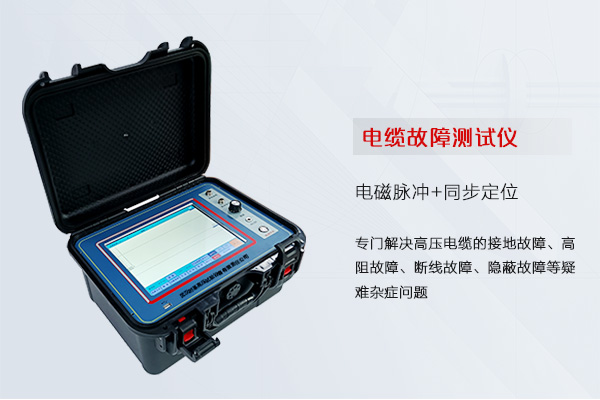

SJDL-IV电缆故障查找仪 SJDL-IV 电缆故障查找仪

什么是跨步电压法

在使用跨步电压法之前,先要理解什么是跨步电压法,跨步电压的原理是当电缆绝缘损坏而发生接地故障时,如人体的两个部分(通常是手和脚)同时触及漏电设备的外壳和地面,人体两部分分别处于不同的电位,其间的电位差即为跨步电压或者说是接触电压,实际测量中,产品是通过弓步电位器获取电位差。

低压阻抗法定位方法

使用低压阻抗法之前要对故障电缆的阻值进行分析,先用万用表测量故障相对地的电阻值,对地阻值要<120Ω低压阻抗法才适用,如果阻值大于120欧姆,电压传导到地面的电位差就很小,测量就不准确。

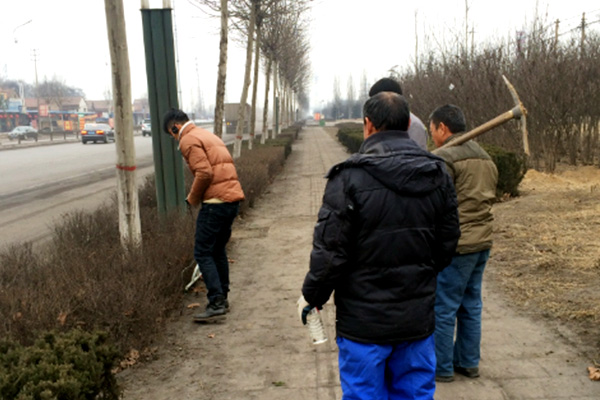

使用低压脉冲法查找故障 使用低压脉冲法查找故障

符合上述条件后,将电缆故障测试仪的红色测试线接入被测电缆,黑色线可靠接入大地,再将定位仪于弓步电位器正确连接,沿着电缆的路径平行将弓步电位器插入地面30mm,观察指示器的方向并按照指示的方向逐一排查。

什么是高压闪络法

再来说一下什么是高压闪络法(烧穿法),简单的理解就是在故障电缆上施加直流脉冲高压,让电缆有故障的位置产生脉冲放电,在通过地面传感器监听放电的位置来实现故障的定位。

测量方法

高压闪络法也需要条件,它需要阻值>120欧姆,也就是说故障点于大地之前存在一定大小的电阻值,如果小于该阻值,那么脉冲电压直接就对地泄放了,并不会产放电声,除此以外,高压闪络法还需要配 油浸式试验变压器脉冲电容、放电球系等附件,具体接线方法我以图示展示在下方,也可参考电缆故障测试仪说明书的相关章节。

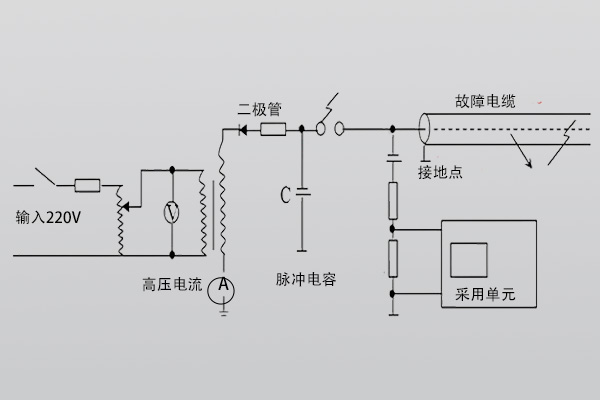

高压闪络(烧穿)法接线图 高压闪络法接线图

总结

电缆发生故障是电力系统运行不可避免的故障,随着运行时间,工作环境和电缆质量的周期性衰减,影响到一定程度都有可能突发故障,如果我们掌握了电缆故障高压闪络法和低压阻抗法定位方法,故障发生时,我们运用设备结合两种方法的原理就能很轻松解决问题,希望本文对想了解跨步电压和高压闪络法的读者有一定的帮助!
